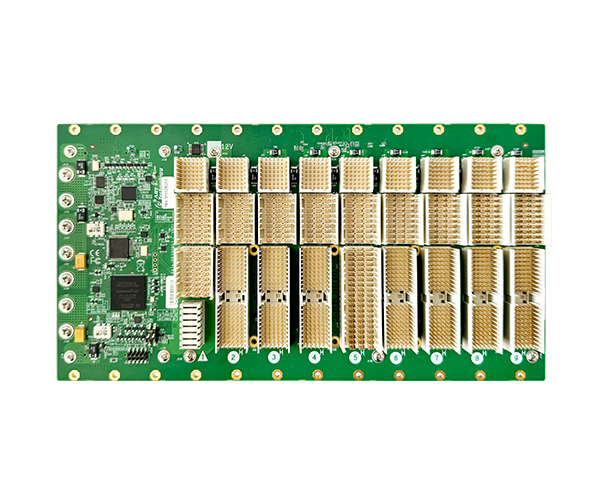

阿爾泰科技PXIe-BP3309G3是一款9槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、1個PXIe_Timing槽、7個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢

背板

1個系統插槽、1個定時觸發槽、7個PXIe混合外設槽

時鐘：BNC10M時鐘輸入輸出接口

          支持板載10M同步時鐘，100M同步時鐘

數據吞吐量：系統槽支持2LINK，最大吞吐量為24GB/s

設備槽支持PCIe3.0 x8，最大吞吐量為8GB/s

PCI總線時鐘：66MHZ/33MHZ可選擇

V（I/O）：+3.3V/+5V可選擇

風扇接口：8個調速風扇接口

電源

1個24Pin標準ATX電源接口、2個8Pin 12V ATX電源接口

物理特性

背板上功率最大的電壓降：<20mV

外觀尺寸：245.38×128.70×52.46mm（寬度×高度×厚度）

阻抗：65Ω  ±10用于跟蹤

環境

操作環境：0℃~70℃

儲存環境：-40℃~85℃

相對濕度：5%~90%，非凝露



1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

  • PXIe-BP3318GN3L2

    PXIe-BP3318GN3L2

    阿爾泰科技PXIe-BP3318GN3L2是一款18槽PXI Express背板，符合PXI Express和CPCI Express規范。提供了一個system插槽、5個PXI Express混合外設插槽、12個PXI外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。

  • PXIe-BP3309G3E1

    PXIe-BP3309G3E1

    阿爾泰科技PXIe-BP3309G3E1是一款9槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、8個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。

  • PXIe-BP3309GN3L1

    PXIe-BP3309GN3L1

    PXIe-BP3309GN3L1背板符合PXI Express和cPCI Express規范，提供了1個system插槽、9個混合設備插槽。PXIe-BP3309GN3L1系統帶寬最大可支持16GB/s，以滿足用戶更高帶寬的多樣測控應用需求。

  • PXIe-BP3308GN3L1

    PXIe-BP3308GN3L1

    阿爾泰科技PXIe-BP3309G3E1是一款8槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了1個system插槽、7個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
