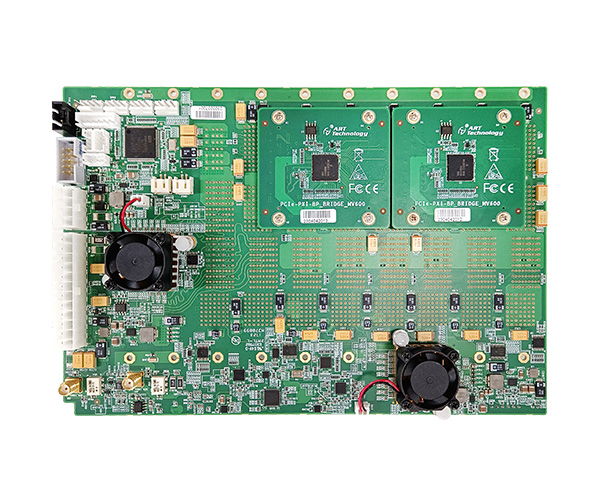

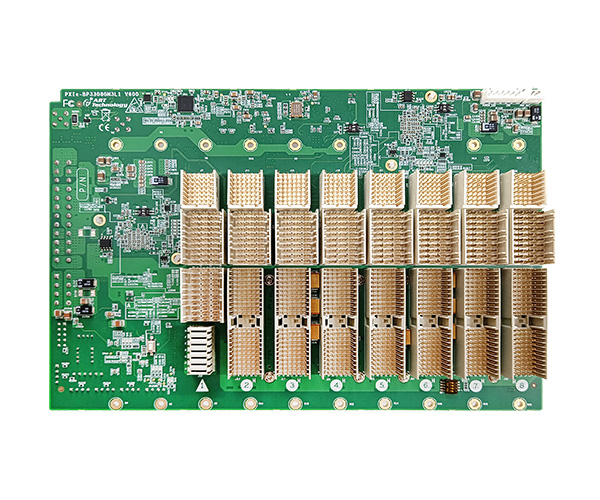

阿爾泰科技PXIe-BP3309G3E1是一款8槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了1個system插槽、7個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢

背板

1個系統插槽、7個PXIe混合外設插槽

時鐘：BNC 10MHz時鐘輸入輸出接口，10MHz同步時鐘選擇，

支持PXIe_CLK100MHz時鐘，無時鐘觸發槽

V(I/O)：+3.3V/+5V（出廠默認為5V）

數據吞吐量：系統槽支持2LINK，最大吞吐量為16GB/s

                2槽最高支持4GB/s 獨立帶寬

                3/4/5槽最高支持4GB/s 獨立帶寬

             6/7/8槽最高支持4GB/s 獨立帶寬

風扇接口：4個風扇接口（支持12V風扇）

電源

1個24Pin 標準ATX電源接口、1個8Pin 12V ATX電源接口

物理特性

背板最大功率下的電壓壓降：<20mV

外觀尺寸：224.00×152.20×2.7（寬度×高度×厚度）

阻抗：65ohm ±10%用于跟蹤

操作環境

溫度范圍：0～+70℃

相對濕度：5～95%

存儲溫度

溫度范圍：-40～+85℃

相對濕度：5～95%，無凝露



1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
