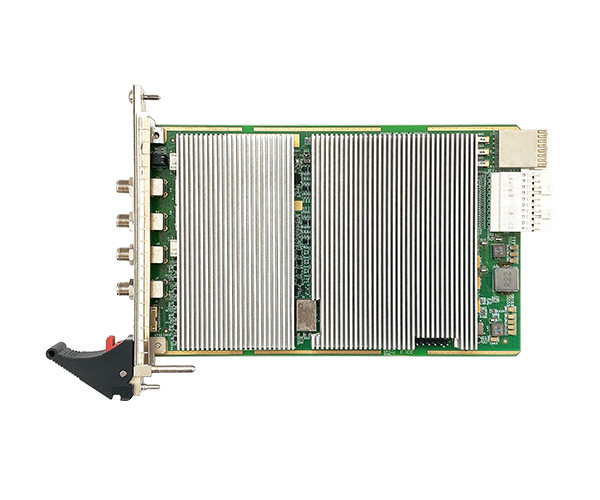

PXIe總線的任意波形發生器，該板卡提供2通道可同步模擬量輸出，800MS/s采樣率，內置DDS，支持頻率連續可調，步進2.84μHz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等精確標準函數。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢



產品特點

雙通道數字量輸出，配合模擬通道可以重現現實中更多的混合信號

DDS直接數字合成技術，得到精確、穩定、低失真的輸出信號

800MS/s采樣率

頻率特性：正弦波：0MHz~80MHz；方波：0MHz~50MHz；斜波/三角波：0MHz~30MHz

輸出用戶自行定義的任意波形

豐富的輸入輸出：波形輸出，外觸發輸入

內部波形存儲深度可達512MB/通道樣點，可以充分的再現和模擬任何復雜的波形

模擬量輸出特性

通道數

2通道

DAC分辨率

16位

輸出類型

單端

連接器

SMA×2

輸出幅度范圍（0.16dB步進）

50Ω負載：7.75mVpp ~ 12Vpp

負載開路：15.5mVpp ~ 24Vpp

直流偏置范圍

±0.5 × 幅度范圍（Vpp）

輸出阻抗

50Ω

輸出耦合

直流耦合

最大輸出幅度

±12Vpp（高阻）

最大帶寬

80MHz



1.   產品光盤：1張

2.   保修卡：1張

3.   合格證：1張
