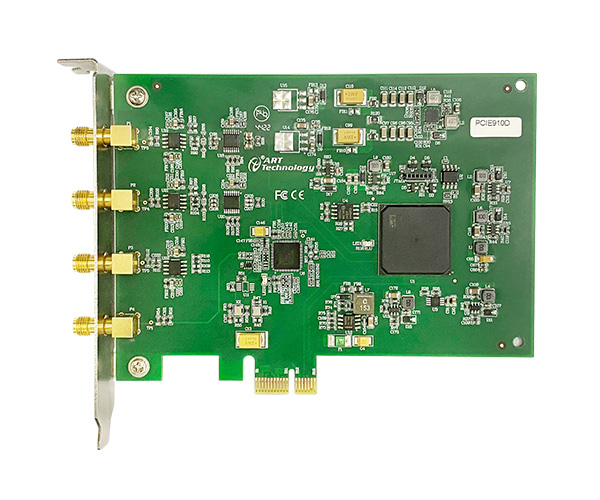

PCIe總線的窄脈沖發生器，3路脈沖輸出通道，該信號發生器集成了脈沖源、脈沖放大器。可以通過PCIe接口數字調整脈沖的周期、寬度、幅度。發出的脈沖具有脈沖窄、幅值高的特點。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢







參數指標

通道數

3路

輸出阻抗

50Ω

輸出耦合方式

交流耦合

輸出脈沖形狀

方波

脈沖寬度

5ns ～10us 可調

上升沿

< 2ns

下降沿

< 2ns

脈沖峰值

CH1/CH2通道：0~3.6V（50Ω阻抗匹配下的電壓）

CH3通道：2V（50Ω阻抗匹配下的電壓）

重復周期

50ns~50ms

頻率穩定性

±500ppb

時鐘輸出

通道數

1路

時鐘頻率

10MHz 或者26MHz

電平格式

3.3V LVCMOS

幅值

1.5Vpp±750mV



1.   產品光盤：1張

2.   保修卡：1張

3.   合格證：1張
