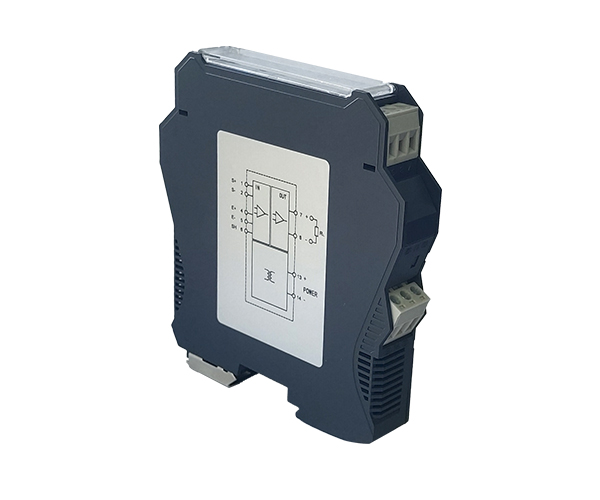

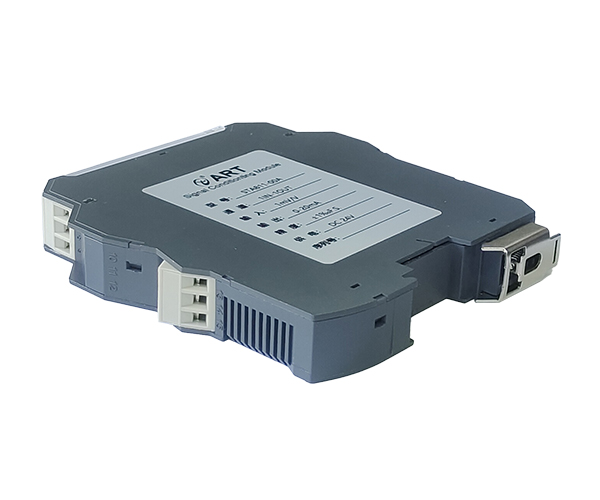

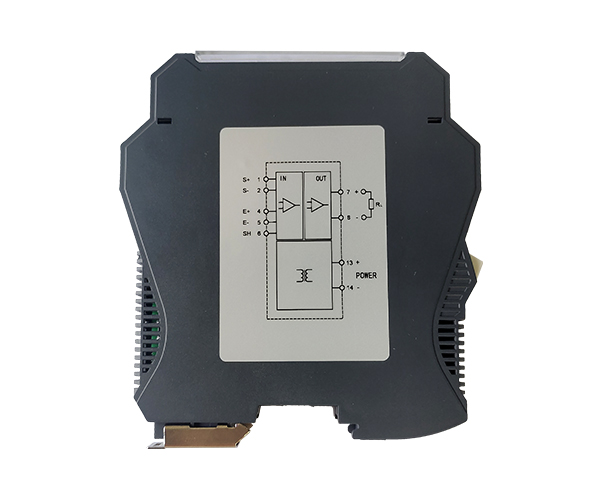

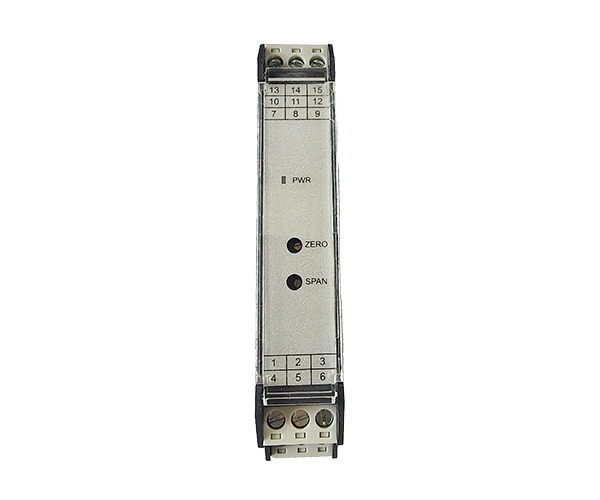

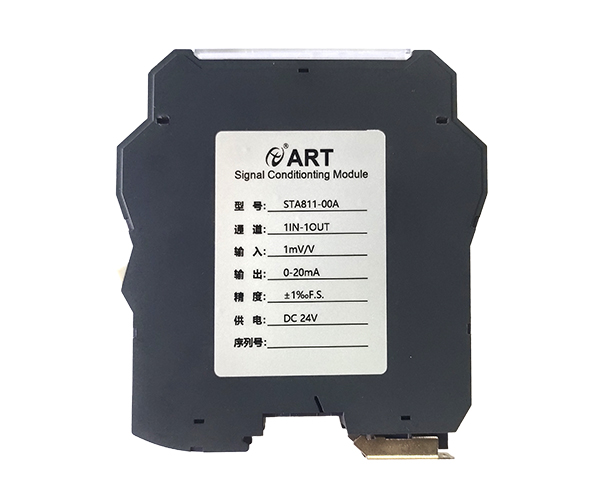

STA811-XXX應標橋輸入系列，將來自各類應變電阻橋式測力傳感器輸出的微弱電壓信號經過隔離變送輸出標準的電壓或電流信號。內部采用高效的磁電隔離技術，輸入、輸出、電源之間相互隔離，抗干擾能力強，具有高精度、高線性度、低溫漂、相應時間短等特點。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢



STA811-XXA技術參數

通道數

一入一出

輸入量程（傳感器靈敏度）

1mV/V、2mV/V、3mV/V

輸出量程

0-10mA、0-20mA、4-20mA、0-5V、1-5V、0-10V、2-10V

電源

+24VDC

額定功耗

≤1.3W

基本精度

≤ ±1‰F.S.（25℃）

溫度漂移

100ppm/℃

響應時間

≤50ms(0~90%)(TYP)

絕緣強度

2500VAC/1min(輸入、輸出、電源之間)

絕緣電阻

≥100MΩ（輸入、輸出、電源之間）

工作溫度范圍

-20~+60℃（無凝露，無結冰）

輸入端

傳感器類型

各類應變電阻橋式測力傳感器

傳感器靈敏度

1mV/V、2mV/V、3mV/V

傳感器激勵電壓

DC 10V

傳感器驅動能力

130mA(可帶350Ω傳感器4只)

輸出端

輸出信號

0-10mA、0-20mA、4-20mA、0-5V、1-5V、0-10V、2-10V

輸出負載

RL≤500Ω（輸出為電流信號時）

RL≥10KΩ（輸出為電壓信號時）

其他

相對濕度

95%，無冷凝

存儲溫度

-20℃~+80℃



STA811-XXB技術參數

通道數

一入一出

輸入量程（傳感器靈敏度）

1mV/V、2mV/V、3mV/V

輸出量程

0-10mA、0-20mA、4-20mA、0-5V、1-5V、0-10V、2-10V

電源

+24VDC

額定功耗

≤1.3W

基本精度

≤ ±1‰F.S.（25℃）

溫度漂移

100ppm/℃

響應時間

≤50ms(0~90%)(TYP)

絕緣強度

2500VAC/1min(輸入、輸出、電源之間)

絕緣電阻

≥100MΩ（輸入、輸出、電源之間）

工作溫度范圍

-20~+60℃（無凝露，無結冰）

輸入端

傳感器類型

各類應變電阻橋式測力傳感器

傳感器靈敏度

1mV/V、2mV/V、3mV/V

傳感器激勵電壓

DC 5V

傳感器驅動能力

130mA(可帶350Ω傳感器4只)

輸出端

輸出信號

0-10mA、0-20mA、4-20mA、0-5V、1-5V、0-10V、2-10V

輸出負載

RL≤500Ω（輸出為電流信號時）

RL≥10KΩ（輸出為電壓信號時）

其他

相對濕度

95%，無冷凝

存儲溫度

-20℃~+80℃



1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
