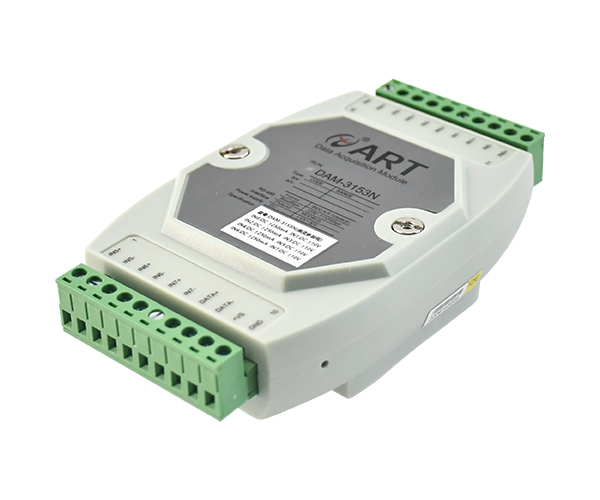

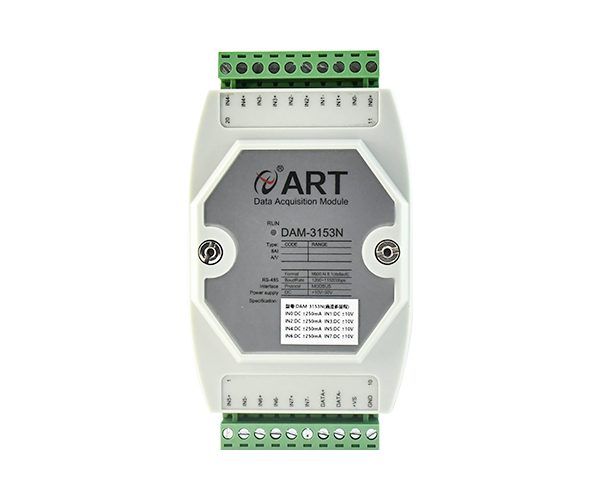

DAM-3153N為8路差分大電壓或者大電流采集模塊，采集量程可定制，支持RS485通訊接口，帶有標準ModbusRTU協議。
在線咨詢



模擬量輸入

輸入通道

8路差分模擬量輸入

輸入類型

電流或電壓輸入

采集量程注3

DAM-3153N

（直流0-±1.5A）

直流0～1500mA（默認），-1500～1500mA，-1500～0mA

DAM-3153N

（直流0-±500mA）

直流0～500mA（默認），-500～500mA，-500～0mA

DAM-3153N

（直流0-±200mA）

直流0～200mA（默認），-200～200mA，-200～0mA

DAM-3153N

（直流0-±1A）

直流0～1000mA（默認），-1000～1000mA，-1000～0mA

DAM-3153N

（直流0-±5A）

直流0～5A（默認），-5～5A，-5～0A

DAM-3153N

（直流0-±35V）

直流0～35V（默認），-35～35V，-35～0V

DAM-3153N

（直流0-±50V）

直流0～50V（默認），-50～50V，-50～0V

DAM-3153N

（直流0-±300V）

直流0～300V（默認），-300～300V，-300～0V

DAM-3153N

（直流0-±60V）

直流0～60V（默認），-60～60V，-60～0V

DAM-3153N

（直流0-±100V）

直流0～100V（默認），-100～100V，-100～0V

DAM-3153N

（直流0-±20V）

直流0～20V（默認），-20～20V，-20～0V

DAM-3153N

（4路直流0-10V,

4直流0-250mA）

通道0/2/4/6直流0～250mA（默認），-250～250mA，

-250～0mA

通道1/3/5/7直流0～10V（默認），-10～10V，-10～0V

其他量程

可定制不同通道不同量程，可定制直流或交流量程

采樣速率注1

單通道50sps

分辨率

16位，內部ADC采用24位芯片

采集精度

±1‰（詳見下表3）

輸入阻抗

電壓量程：10V、20V、50V和60V量程為350KΩ，100V量程為800KΩ，

300V量程為2MΩ

電流量程：200mA量程為1Ω，250mA量程為680mΩ,500mA量程為430mΩ,

1A量程為220mΩ,1.5A量程為150mΩ,5A量程為22mΩ

隔離電壓

2500VRMS(浪涌保護電壓)

共模電壓

電流量程：3V

電壓量程：量程電壓，例如，DAM-3153N（直流0-±35V）量程為35V，共模電壓為35V

其他

通訊接口

RS-485

波特率

1200～115200bps

數據通訊速率注2

最大180次/秒（單模塊，115200bps下）

最大24次/秒（單模塊，9600bps下）

最大3次/秒（單模塊，1200bps下）

看門狗

通信看門狗

供電電壓

+10V～30VDC

電源保護

電源反向保護

功耗

額定值1.2W @ 24VDC

操作溫度

-10℃～＋70℃

存儲溫度

-40℃～＋80℃



1.  產品光盤：1張

2.  保修卡：1張

3.  合格證：1張
