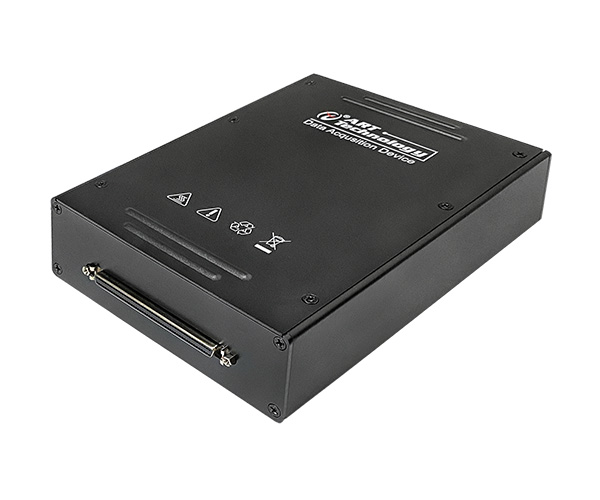

NET5690-D3、NET5690-D6 以太網總線高輸入范圍數據采集卡，±30V、±60V兩種輸入范圍可選型，64路單端/32路差分模擬量輸入通道，16bit分辨率，最高250Ksps采樣速率；8路數字I/O通道以及8路PFI復用通道。與Labview無縫連接，提供圖形化API函數。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢

型號

NET5690-D3、NET5690-D6

總線類型

1000M以太網通訊

產品系列

高輸入范圍數據采集卡

連接器

SCSI100 母座

AI模擬量輸入

型號

NET5690-D3

NET5690-D6

采樣范圍

±30V

±60V

輸入阻抗

300kΩ

600kΩ

保護電壓

±100V

ADC分辨率

16bit

通道數

64路單端/32路差分

最大采樣速率

250Ksps

多通道采樣速率

各通道最大采樣速率 / 設置的采樣通道總數

通道掃描模式

異步循環掃描

采集模式

按需單點采樣、有限點采樣、連續采樣

存儲器深度

內置DDR3，最大緩存128MB

模擬帶寬

100kHz  （-3dB典型值）

耦合方式

直流耦合

校準方式

外部接基準源，軟件界面自動校準

觸發源

軟件強制觸發、模擬觸發、數字觸發

時鐘源

內時鐘、外時鐘

數字DIO

通道

Port0：8路不帶緩存DIO（P0.<0...7>）

Port1：8路PFI（PFI<0...7>/P1）

采樣方式

按需單點采樣

電氣標準

TTL兼容

配置方式

程控I/O方向與狀態



1.   產品光盤：1張

2.   保修卡：1張

3.   合格證：1張

  • NET9786/A/B

    NET9786/A/B

    以太網總線多功能同步數據采集卡；16路，18bit，差分模擬輸入通道，提供2MS/s、1MS/s、500KS/s三種采樣率可選型；支持4路模擬量同步輸出，8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。

  • NET9770/A/B

    NET9770/A/B

    以太網總線多功能同步數據采集卡，該系列板卡最提供8路差分模擬輸入通道，16bit分辨率，提供2MS/s、1MS/s、500KS/s三種采樣率可選型，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；提供2路模擬量同步輸出，16bit分辨率；支持8路帶緩沖數字I/O，16路可編程I/O，2路多功能計數器。TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。

  • NET9771/A/B

    NET9771/A/B

    以太網總線多功能同步數據采集卡，該系列板卡最提供4路差分模擬輸入通道，16bit分辨率，提供2MS/s、1MS/s、500KS/s三種采樣率可選型，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；提供2路模擬量同步輸出，16bit分辨率；支持8路帶緩沖數字I/O，8路可編程I/O，1路多功能計數器。TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。
