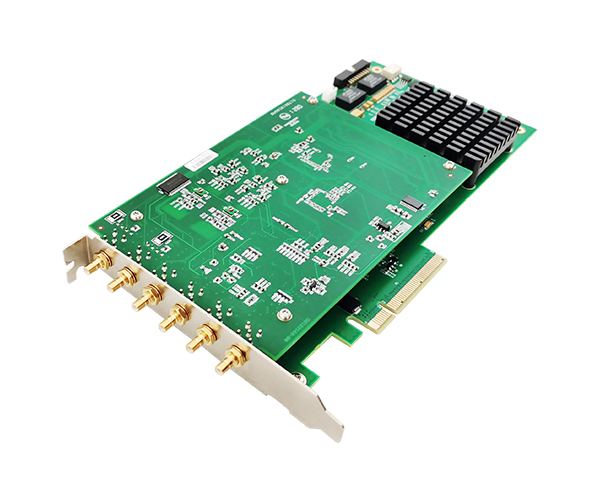

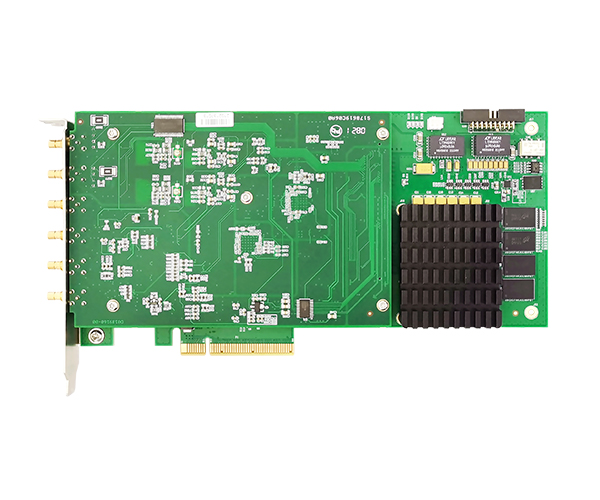

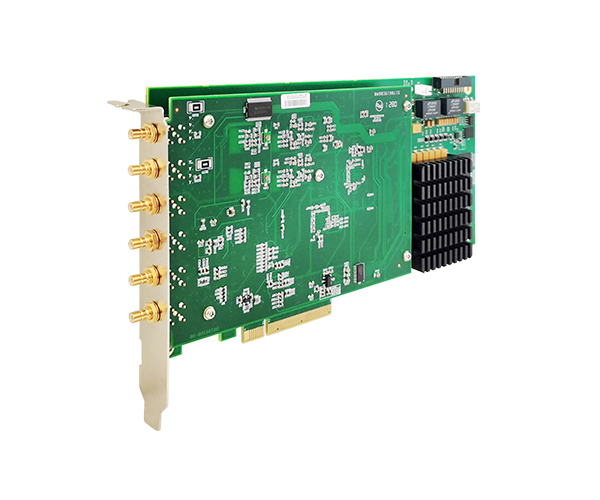

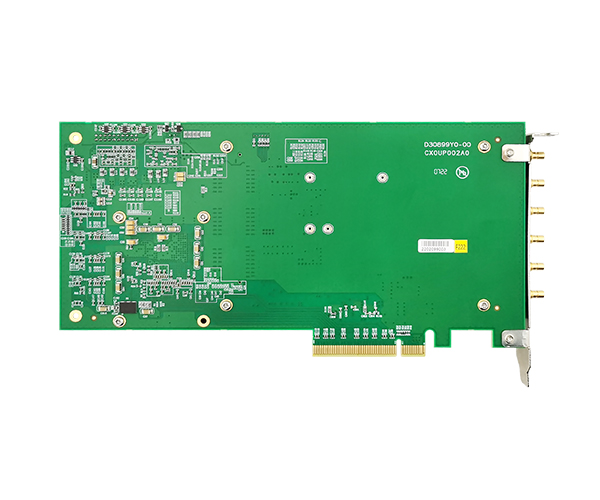

8916M

2通道12/14/16位250MS/s采樣數字化儀，專為輸入信號高達100M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V。配備了容量高達2GB的板載內存。

在線咨詢

功能特點：

1、提供×8 Gen2接口協議。

2、具有高速穩定可靠的采樣速率250MS/s。

3、模擬帶寬高達100MHz。

4、該數字化儀每個輸入通道擁有獨立的A/D轉換器和獨立的程控放大器，可以無相位延時的同步記錄信號。

5、每通道可獨立程控輸入阻抗1MΩ或50Ω，可以靈活適用于高低阻抗的場合。

6、板載2GB內存，非常大的保證了即使在高采樣率下也可以進行長時間記錄。

7、支持連續采集和有限點采集，通過DMA實現非常高速的數據流模式，連續傳輸速度能到1GB/s，在保持完整信息的同時對其進行存儲或分析。結合阿爾泰科技的測控軟件及PCIe-SSDM2X存儲模塊可實現高速數據流盤及回放，兼容市場主流磁盤陣列。

8、在同一系統運行多個PCIe8912M/8914M/8916M板卡時，板卡之間可以通過同步總線互聯，可以將主卡的時鐘和觸發信號分發給從卡，系統將獲得2到多個完全同步的通道體驗。

產品概述

	總線類型	PCIe總線
	操作系統	XP、Win7、Win8、Win10
AI模擬量輸入	分辨率	12Bit（PCIe8912M） 14Bit（PCIe8914M） 16Bit（PCIe8916M）
	輸入量程	±5V、±1V
	過壓保護	±5V
	采集速率高達	250MS/s
	通道數量	2通道
	輸入阻抗	1MΩ和50Ω可程控配置
	耦合方式	直流耦合、交流耦合（可程控配置）
	采集模式	連續采樣、有限點采樣
	存儲器深度	板載2GB內存
	觸發源	軟件觸發、模擬觸發、數字信號觸發、同步信號觸發
	觸發模式	中間觸發、后觸發、預觸發、硬件延時觸發、后觸發和硬件延時觸發的重復觸發
	模擬帶寬	100M (-3dB典型值)
數據存儲	可搭配PCIe-SSDM2X存儲模塊實現高達1GB/s實時數據流盤

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

PCIe8582M/8584M/8586M

8通道12/14/16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。
PCIe8582A/8584A/8586A

8通道12/14/16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。采樣時鐘源支持內部時鐘與外部時鐘。
高速同步采集卡：PCIe8922M

2通道12位500MS/s采樣數字化儀，200MHz模擬帶寬。與Labview無縫連接，提供圖形化API函數。
PCIe8920

PCIe8920是2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或系統同步等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s，模擬信號處理可選擇1~2個通道，輸入阻抗50Ω，耦合方式DC/AC，配合主機和驅動軟件，能方便地捕捉和分析瞬態信號、帶寬模擬信號。
PCIe8525

250MS/s 16位 4通道同步采樣，65MHz模擬帶寬與LabVIEW無縫連接，提供圖形化API函數
PCIe8526

125MS/s 16位 4通道同步采樣，60MHz模擬帶寬與LabVIEW無縫連接，提供圖形化API函數
