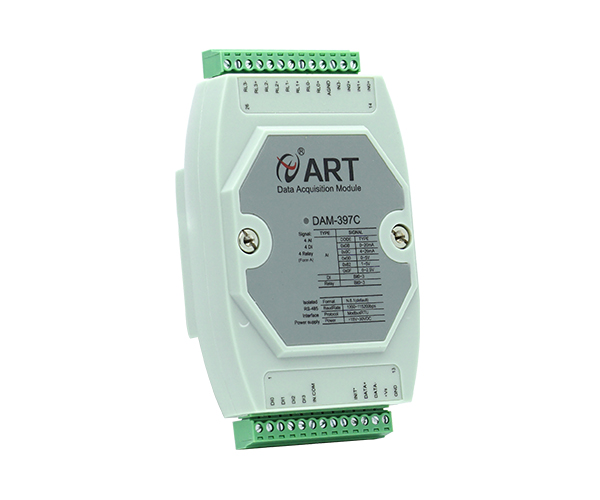

DAM-397C

DAM-397C為多功能模塊，帶有4路12位單端模擬量輸入，4路繼電器輸出，4路隔離數字量輸入，RS485通訊接口，帶有標準ModbusRTU協議。

在線咨詢

模擬量輸入
輸入通道	4路單端模擬量輸入
輸入類型	電壓輸入/電流輸入
采集量程	0~5V，1~5V，0~2.5V，0~20mA，4~20mA 默認出廠值4~20mA
采樣速率注1	單通道200sps
分辨率	12位
采集精度	±1‰注2
輸入阻抗	電壓量程：10MΩ 電流量程：249Ω
量程設置	每通道可獨立配置量程
隔離方式	和供電電源之間無隔離
數字量輸入
輸入通道	4路數字量輸入
輸入類型	濕接點
接線方式	共陰極或者共陽極
邏輯電平	邏輯0：0~3VDC 邏輯1：10~30VDC
工作模式	DI輸入
隔離電壓	3750Vrms
數字量輸出
輸出通道	4路數字量輸出
輸出方式	A型功率繼電器輸出
觸點容量（阻性）	AC:250V@5A DC:30V@3A
繼電器閉合時間	7ms
繼電器斷開時間	3ms
總動作時間	10ms
絕緣電阻	>1GΩ@500VDC
最高動作頻率	20次/分鐘(額定負載下)
電氣耐力值	@30VDC/3A 典型值1x10⁵次(動作頻率20次/分鐘) @250VAC/3A 典型值1x10⁵次(動作頻率20次/分鐘)
機械耐力值	典型值2x10⁷次（無負載@動作頻率180次/分鐘）
脈沖輸出頻率	≦3Hz
邏輯電平	邏輯0：繼電器斷開 邏輯1：繼電器吸合
工作模式	DO輸出
其他
通訊接口	RS485
隔離電壓	1500VDC
RS485傳輸速率注3	最大180次/秒（單模塊總通道，115200bps下）最大24次/秒（單模塊總通道，9600bps下）最大3次/秒（單模塊總通道，1200bps下）
波特率	1200~115200bps
看門狗	軟件看門狗
供電電壓	+15~30VDC
電源保護	電源反向保護
功耗	額定值1.5W @ 24VDC
操作溫度	-10℃～＋70℃
存儲溫度	-40℃～＋80℃

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
