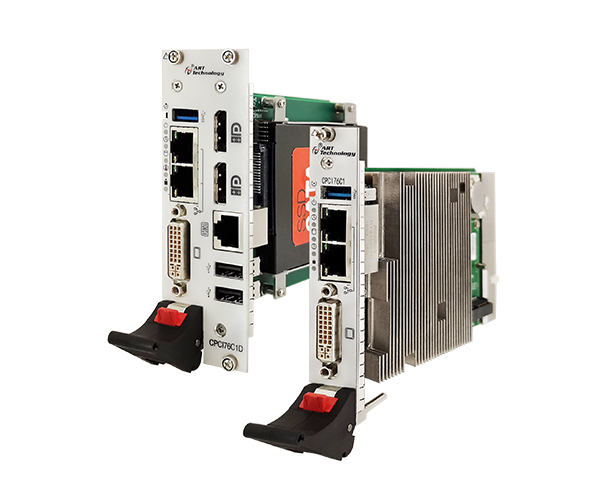

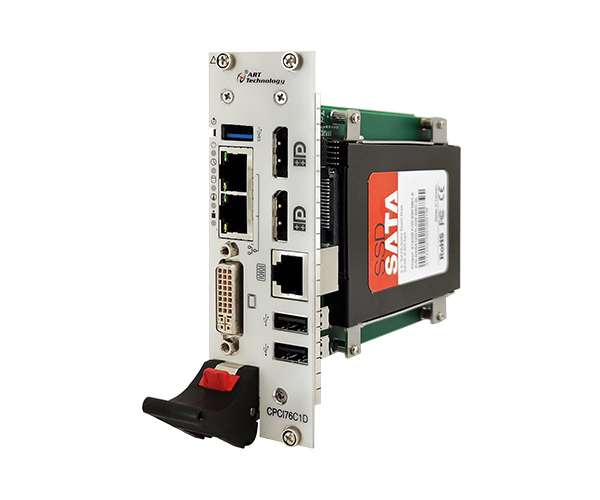

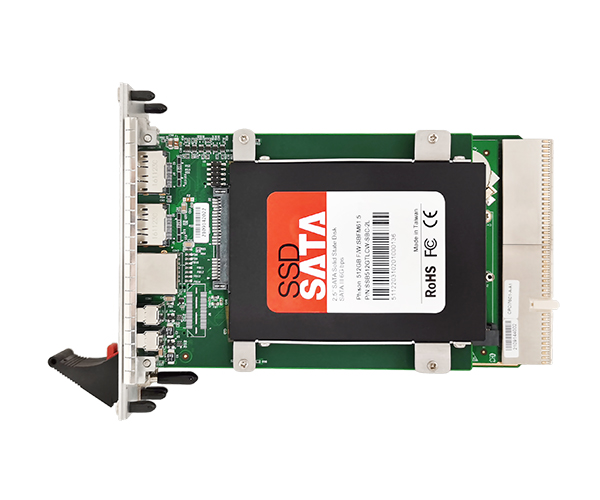

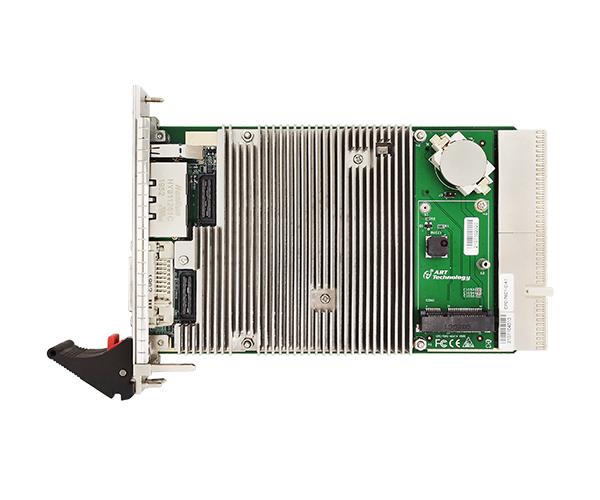

CPCI76C1系列3U Compact PCI? PlusIO 刀片處理器，是基于IntelR Core? 平臺搭載的IntelR Core? 系列處理器和Intel? QM87 Express Chipset，板載4G DDR3L內存顆粒，在提升計算、圖像處理性能及降低功耗方面具有相當優勢。同時系統支持32Bit/66M PCI擴展總線，具有豐富的后I/O接口，使得系統擴展、安裝與維護更輕松，符合多樣化嵌入式應用要求。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢

系統

處理器

Intel® Core™ i7-4700EQ/I5-4400E/I3-4100E Processor /

Intel® Celeron® Processor 2000E

芯片組

Intel® QM87 Express 芯片組

內存

板載4GB DDR3L 內存顆粒

CompactPCI總線

J1支持32bit，33/66MHz PCI 總線

兼容PICMG2.0核心規范

3.3V/5V VIO 信號環境

看門狗

0-255秒可編程看門狗

顯示接口

VGA

1個VGA（是通過后IO引出）

DVI-D

1個DVI-D

DP

CPCI76C1D：2個DP

I/O接口

USB2.0

CPCI76C1D：前面板有2個USB2.0接口，其余6個USB2.0是通過后IO引出

USB3.0

CPCI76C1D：前面板有1個USB3.0接口

串口

4路RS232

CPCI76C1D：其中1路于前面板以RJ45接口引出，一路以排針形式引出，

支持RS-232/RS-422/RS-485 三種工作模式，其余兩路通過后IO引出。

以太網口

4路10/100/1000Base-TX，3個Intel{C}{C}R{C}{C}82574L/

1個I218-V（CPCI76C1D：前面板有兩個以太網接口,其余兩路通過后IO引出）

存儲設備

SATA接口

6路SATA3.0接口

CPCI76C1D：3個位于主板以及接口擴展板上，其余3路通過后IO引出

1個mSATA接口

CPCI76C1D：2.5" SATA HDD/SSD

板載8G SSD（可定制）

應用環境

    與

機械尺寸

工作溫度

0-60℃（-20℃-70℃可定制，配SSD）

存儲溫度

-40-80℃

相對濕度

5%-95%，無凝露

尺寸

200.8mm(L)×130.5mm(W)×20.32mm（H）（CPCI76C1）

200.8mm(L)×130.5mm(W)×40.64mm（H）（CPCI76C1D）

供電電源

5V與3.3V供電

典型功耗

+5V@10A；+5%/-3%

操作系統

Win7/Win8/ Win10/Linux



1.   產品光盤：1張

2.   保修卡：1張

3.   合格證：1張
