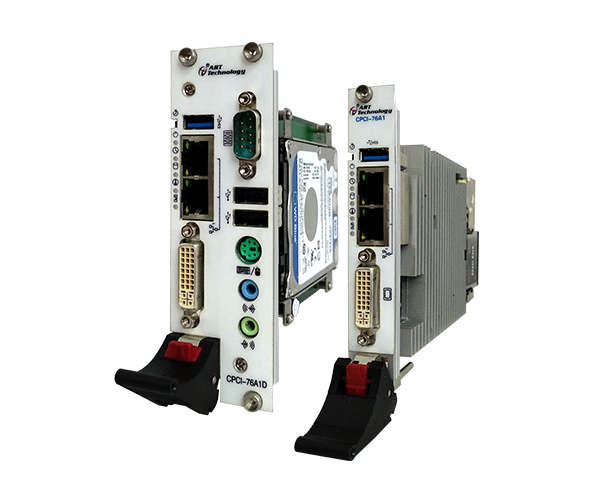

CPCI76A1系列工業級3U CPCI控制器，采用Intel? BayTrail–I E3845低功耗高性能處理器，板載4GB DDR3L 內存顆粒。支持32bit，33MHz PCI 總線，占用槽位寬度有單槽和雙槽兩款，兼容PICMG2.0CompactPCI R3.0核心規范和3.3V/5V VIO 信號環境，具有豐富的I/O接口。產品設計經過嚴格測試，能長時間穩定可靠的工作，可廣泛應用于工業場所。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢



系統

處理器

Intel® BayTrail –I  E3800系列

芯片組

BayTrail-I（SOC集成顯卡）

內存

板載4GB DDR3L 內存顆粒

CompactPCI

總線

J1支持32bit，33/66MHz PCI 總線兼容PICMG2.0核心規范3.3V/5V VIO 信號環境

顯示接口

DVI-I

1個DVI-I（分辨率：1920X1080@60Hz）

VGA

1個VGA（是通過后IO引出）

I/O接口

USB2.0

4個USB2.0接口(CPCI76A1D：前面板2個USB 2.0，其余2個是通過后IO引出）

USB3.0

1個 USB3.0接口

串口

3路RS232（CPCI76A1D：前面板1路串口， RS232/RS485/RS422可選，

其余2路是通過后IO引出）

音頻接口

CPCI76A1：無此接口；CPCI76A1D：1個Line Out，1個MIC

以太網口

4路10/100/1000Base-TX，Intel{C}{C}R{C}{C}82574L

（CPCI76A1D：前面板有兩個以太網接口,其余兩路通過后IO引出）

PS/2接口

CPCI76A1：無此接口；CPCI76A1D：1個PS/2接口

存儲設備

SATA接口

                         1個2.5" SATA CPCI76A1D：2.5" SATA HDD

1個SATA接口（是通過后IO引出）

1個mSATA接口

應用環境

   與

機械尺寸

工作溫度

0-60℃（-20℃-70℃可定制，配SSD）

存儲溫度

-40-80℃

相對濕度

5%-95%，無凝露

尺寸

CPCI76A1：200.8mm(L)×130.5mm(W)×20.32mm（H）

CPCI76A1D：200.8mm(L)×130.5mm(W)×40.64mm（H）

操作系統

Win7/Win8/ Win10/Linux



1.   產品光盤：1張

2.   保修卡：1張

3.   合格證：1張
