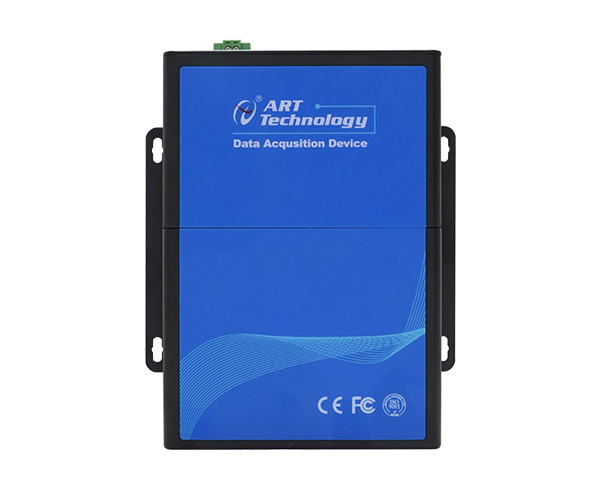

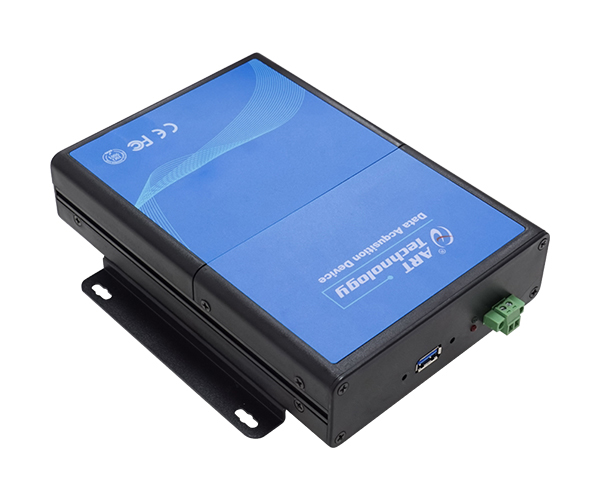

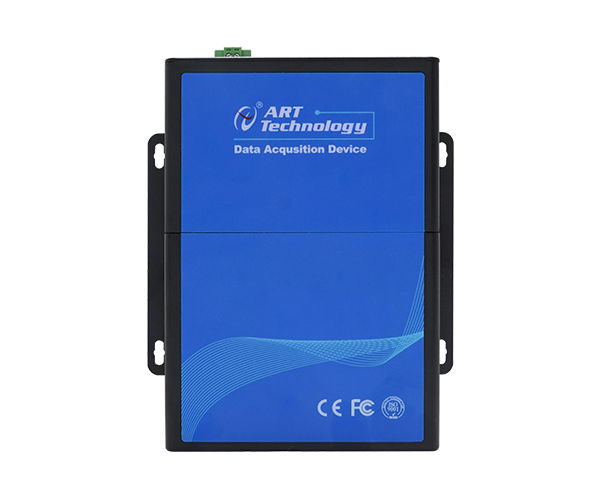

USB2861

USB2861是USB多功能工業級數據采集卡
AD：64路 250KHz 16位
DA：4路同步輸出 14位 1MHz
24路DI/O（8路帶緩沖DIO，16路多功能DIO）；
4路32位多功能計數器，支持邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角位置測量、脈沖輸出。適用于從基本數據采集到閉環控制和測試自動化等廣泛的應用。

在線咨詢

功能特點：

1、基于USB3.0總線的Super Speed Stream傳輸技術，數據的傳輸穩定性、速度、實時性都有了很大的提升。

2、設備端USB接口 Lock方式，使USB接口因松動導致掉線的幾率大幅度降低。

3、采集卡每個功能都支持帶緩沖采樣，獨有的軟硬件技術，保證各個功能在windows系統上同時穩定可靠的獨立運行且互不干擾。

4、板卡功耗很低，支持USB總線供電與5~24V寬范圍外供電的自適應切換，方便基于筆記本的外場移動式測量。

5、支持5V 200mA電源輸出，支持過載保護，可直接為接近開關、編碼器等傳感器供電。

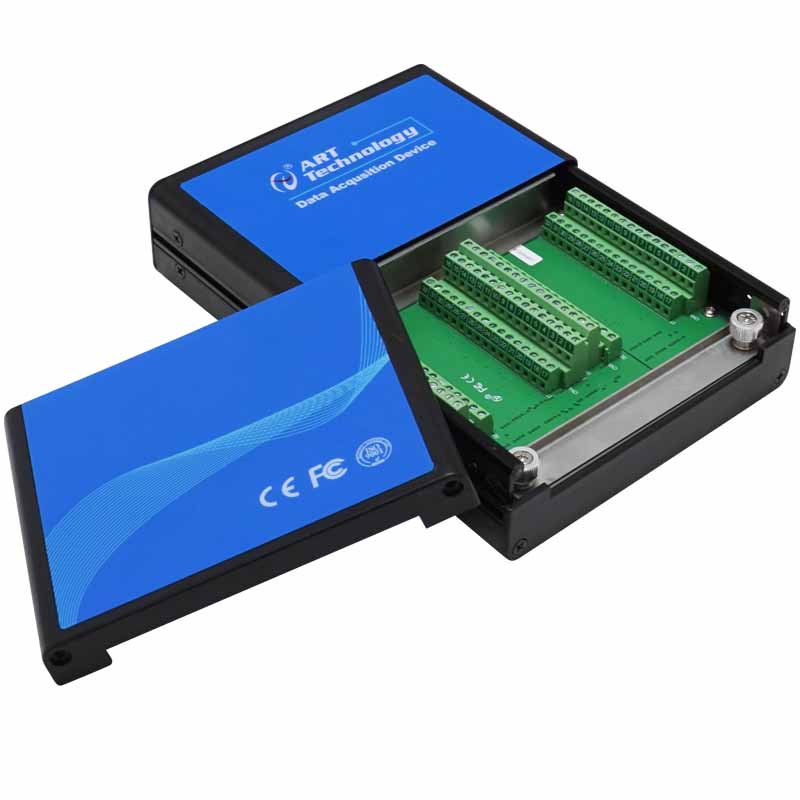

6、內置高性能、高屏蔽性端子板，方便用戶接線。

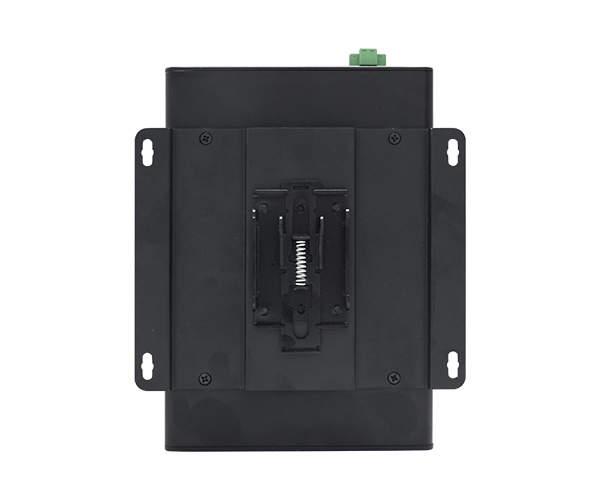

7、支持DIN導軌安裝。

產品指標：

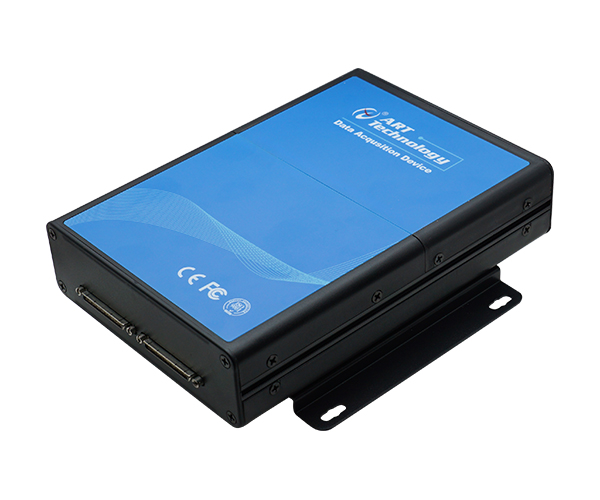

連接器可選	USB2861為采集卡本身帶接線端子版本 USB2861-V為采集卡帶68芯插頭引出版本
產品概述	總線類型	USB3.0 Super Speed
	操作系統	XP、Win7、Win8、Win10
	產品級別	工業級
AI模擬量輸入	分辨率	16bit
	采樣范圍	±10V、±5V、±2V、±1V
	采集速率高達	250Ksps
	通道數量	64通道（RSE、NRSE）； 32通道（DIFF）
	通道掃描模式	異步循環掃描
	采集模式	按需單點采樣、有限點采樣、連續采樣
	存儲器深度	4K點FIFO存儲器
	觸發源	軟件強制觸發、開始觸發、暫停觸發
AO模擬量輸出	通道數量	4路
	采集速率高達	1Msps
	分辨率	14bit
	采樣范圍	±10V、±5V
	驅動能力	5mA
	存儲器深度	4K點FIFO存儲器
	通道輸出模式	同步輸出
	生成模式	單點（按需）采樣、有限點采樣、連續采樣
CTR計數器	通道數	4路獨立多功能計數器
	計數器位數	32位
	電氣標準	TTL電平
	計數器功能	邊沿計數、脈寬測量、頻率/周期測量、半周期測量、雙邊沿間隔測量、線性位置測量、角位置測量、可編程脈沖輸出
	采集模式	按需單點采樣、有限點采樣、連續采樣
	存儲器深度	2K點FIFO存儲器
DI/O	通道數	24通道 DI/O：Port0 8路，Port1與Port2各8路復用PFI
	配置方式	程控I/O方向與狀態
	輸入范圍高達	0V～5V
	電氣標準	TTL電平
	采樣方式	按需單點采樣、有限點采樣、連續采樣
	存儲器深度	2K點FIFO
	輸入速率	10MHz
	輸入阻抗	1MΩ
	輸出速率	10MHz
	單通道驅動能力高達	-20mA @Source電流 25mA @Sink 電流
+5V輸出	輸出電壓	+5.0V ± 0.2V
	帶載能力	200mA
	負載調整率	3.3%
	其他保護	過載后自動保護
	軟件開關	支持

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

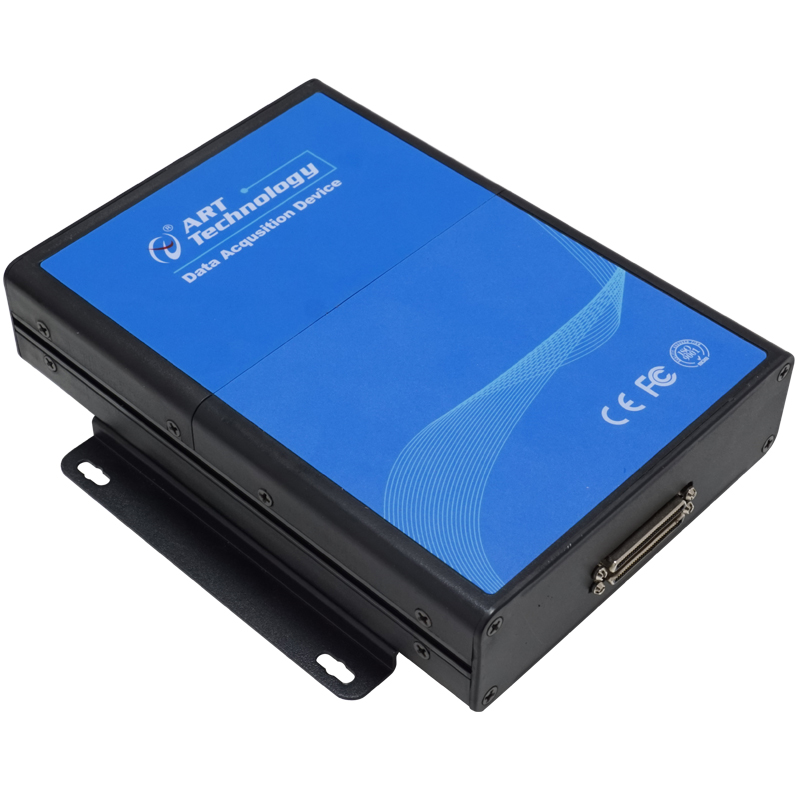

USB5631

USB5631是一款多功能數據采集卡。該板卡提供32路模擬量單端輸入或16路差分輸入，2路模擬量輸出，8路數字量輸入輸出，8路PFI，1路32位多功能計數器。

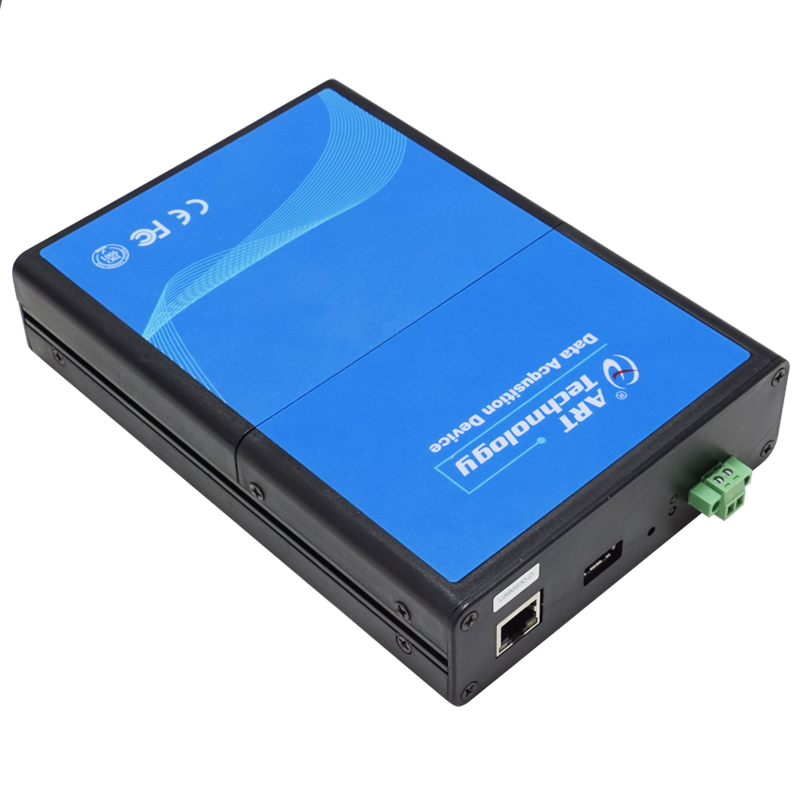

USB5632

USB5632具有USB/以太網 雙口通訊
64路模擬量輸入，4路模擬量輸出，8路數字量輸入輸出，16路PFI，2路32位多功能計數器。
USB5633

USB5633具有USB/以太網 雙口通訊
32路模擬量輸入，2路模擬量輸出，8路數字量輸入輸出，8路PFI，1路32位多功能計數器。
USB2895/2896/2897/2898

多通道同步采集卡；2/1Msps，16位，32/16路同步模擬量輸入；8路DIO ；16/4路PFI；4/1路32位多功能計數器

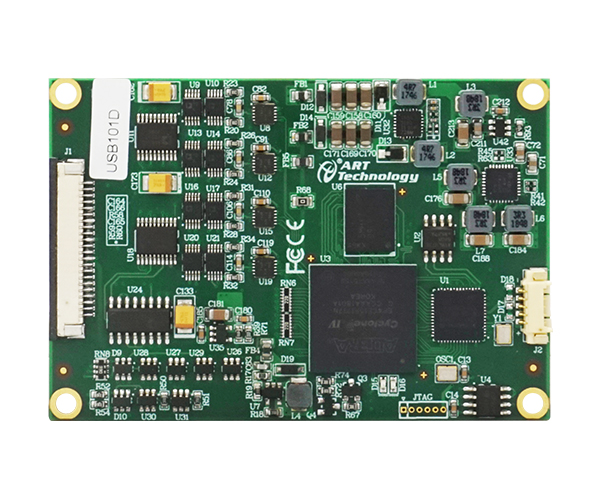

同步采集卡：USB101D
