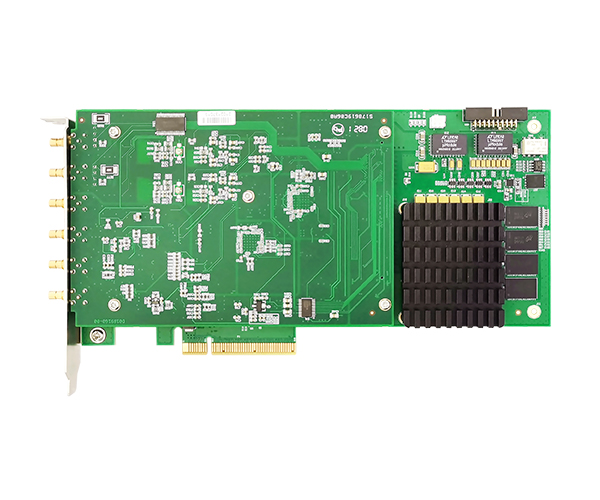

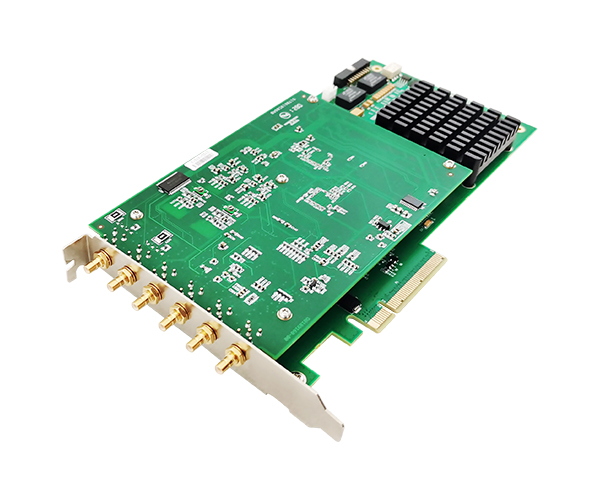

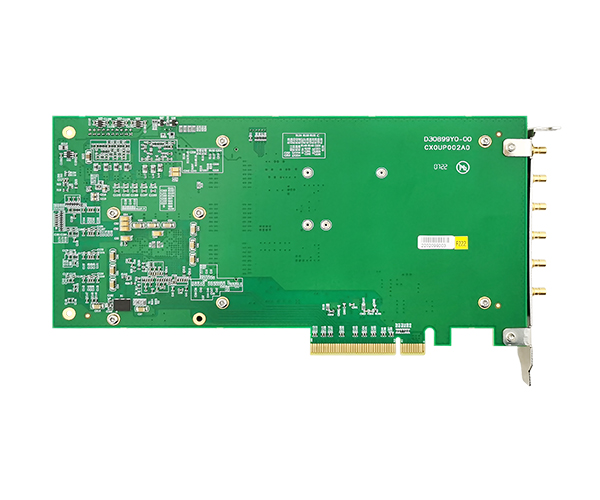

8916M

250MS/s 12/14/16位 2通道同步采樣數字化儀，專為輸入信號高達 100M 的高頻和高動態范圍的信號而設計。與Labview無縫連接，提供圖形化API函數。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB的板載內存。是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。

在線咨詢

功能特點：

1、提供×8 Gen2接口協議。

2、具有高速穩定可靠的采樣速率250MS/s。

3、模擬帶寬高達100MHz。

4、該數字化儀每個輸入通道擁有獨立的A/D轉換器和獨立的程控放大器，可以無相位延時的同步記錄信號。

5、每通道可獨立程控輸入阻抗1MΩ或50Ω，可以靈活適用于高低阻抗的場合。

6、板載2GB內存，非常大的保證了即使在高采樣率下也可以進行長時間記錄。

7、支持連續采集和有限點采集，通過DMA實現非常高速的數據流模式，連續傳輸速度能到1GB/s，在保持完整信息的同時對其進行存儲或分析。結合阿爾泰科技的測控軟件及PCIe-SSDM2X存儲模塊可實現高速數據流盤及回放，兼容市場主流磁盤陣列。

8、在同一系統運行多個PCIe8912/8914/8916板卡時，板卡之間可以通過同步總線互聯，可以將主卡的時鐘和觸發信號分發給從卡，系統將獲得2到多個完全同步的通道體驗。

產品指標：

產品概述	總線類型	PCIe總線
產品概述	操作系統	XP、Win7、Win8、Win10
AD模擬量輸入	分辨率	12Bit（PCIe8912M）、14Bit（PCIe8914M）、16Bit（PCIe8916M）
	輸入量程	±5V、±1V
	過壓保護	±5V
	采集速率高達	250MS/s
	通道數量	2通道
	輸入阻抗	1MΩ和 50Ω可程控配置
	耦合方式	直流耦合、交流耦合（可程控配置）
	采集模式	連續采樣、有限點采樣
	存儲器深度	板載 2GB 內存
	觸發源	軟件觸發、模擬觸發、數字信號觸發、同步信號觸發
	觸發模式	中間觸發、預觸發、后觸發及硬件延時觸發
	模擬帶寬(-3dB 典型值)	100M
數據存儲	可搭配PCIe-SSDM2X存儲模塊實現高達1GB/s實時數據流盤

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

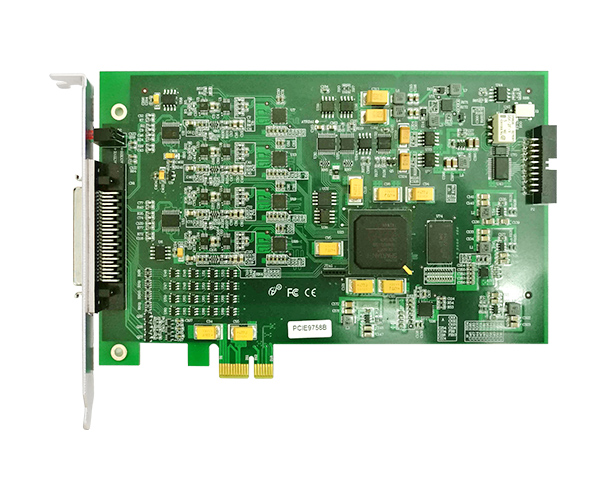

PCIe9758B

該板卡是一款多功能數據采集卡。該板卡提供 4 路差分（單端）模擬量輸入，16 位 ADC分辨率，最高采樣頻率 5MS/s，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；16 路可編程 I/O。本板卡的主要應用場合為：無線通訊、雷達/聲納、超聲、圖形成像。
PCIe9758C

一款多功能數據采集卡。該板卡提供4路差分（單端）模擬量輸入，16位ADC分辨率，采樣頻率高達5MS/s，靈活的通道轉換量程；16路可編程I/O。
PCIe9759B

本卡提供4路差分（單端）模擬量輸入，16位ADC分辨率，采樣頻率高達10MS/s，靈活的通道轉換量程；16路可編程I/O
PCIe9759C

本卡提供4路差分（單端）模擬量輸入，16位ADC分辨率，最高采樣頻率10MS/s，靈活的通道轉換量程；16路可編程I/O

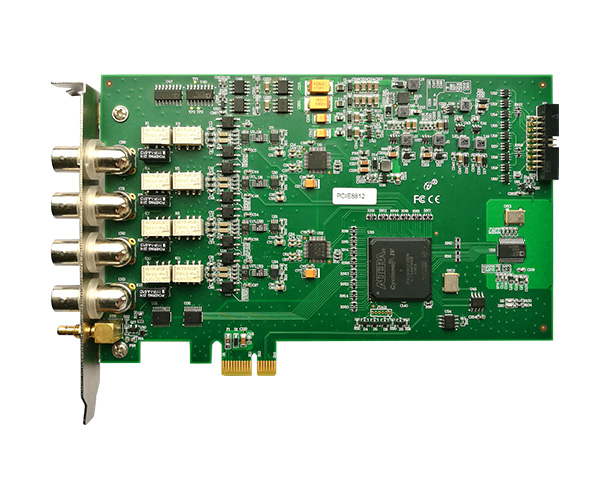

動態采集卡：PCIe8812

該板卡提供4路差分/偽差分模擬量輸入，4mA IEPE激勵，24位ADC采樣精度，轉換速率高達216KS/s。適用于高動態范圍信號采集，機械設備與故障診斷，聲學測量，振動、噪聲、沖擊等環境信號監測。

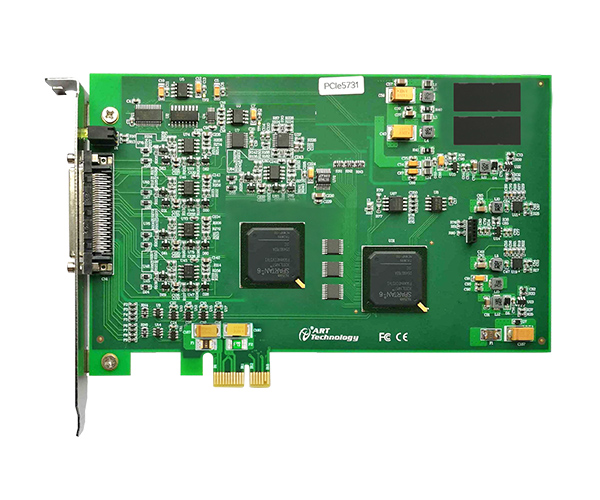

PCIE采集卡:PCIe5731
