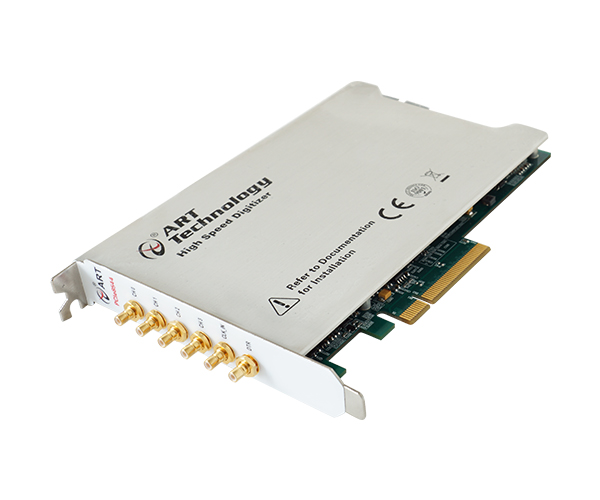

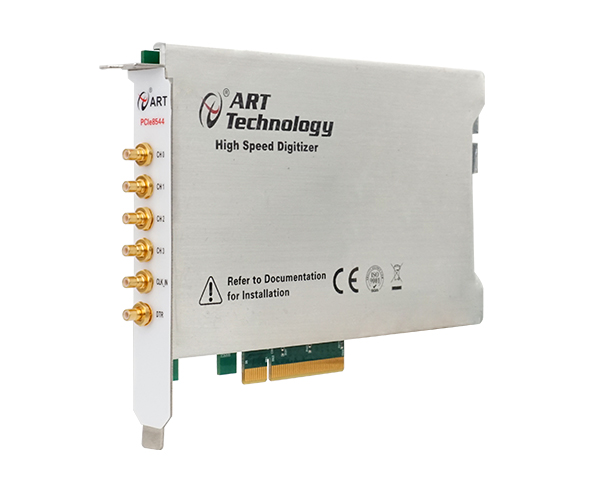

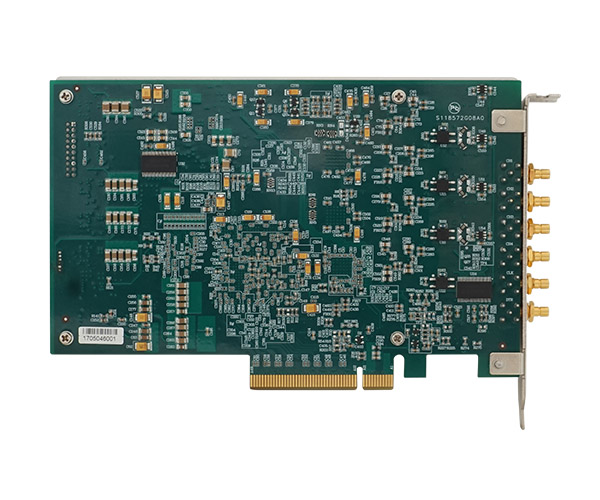

是一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，14位ADC采樣精度，轉換速率高達40MS/s
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢



AD模擬量輸入

ADC分辨率

14位（Bit）

輸入通道

4路單端

輸入量程

±5V、±1V

采樣率

高達40MHz

采樣方式

同步采樣
存儲器深度 板載256MB DDR3 SDRAM

校準方式

軟件自動校準

耦合方式

直流耦合、交流耦合

觸發源

軟件觸發、ATR觸發、DTR觸發、Trigger

信號觸發（用于多卡同步）

ATR輸入源

從AI0~AI3的任一通道輸入

觸發源輸入范圍

ATR輸入范圍

同AD量程

DTR輸入范圍

標準TTL點平

輸入阻抗

1MΩ（50Ω可定制）

帶寬

20MHz

時鐘源

內時鐘、主卡10M、外時鐘、外部參考時鐘

外時鐘輸入范圍

10MHz~40MHz，幅值為500mVpp~5Vpp
數據存儲 可搭配PCIe-SSDM2X存儲模塊實現高達320MB/s實時數據流盤



1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

  • PCIe8531B/8532B

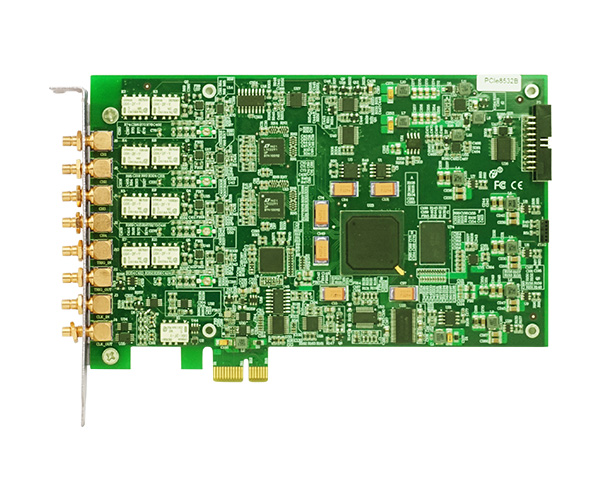

    PCIe8531B/8532B
