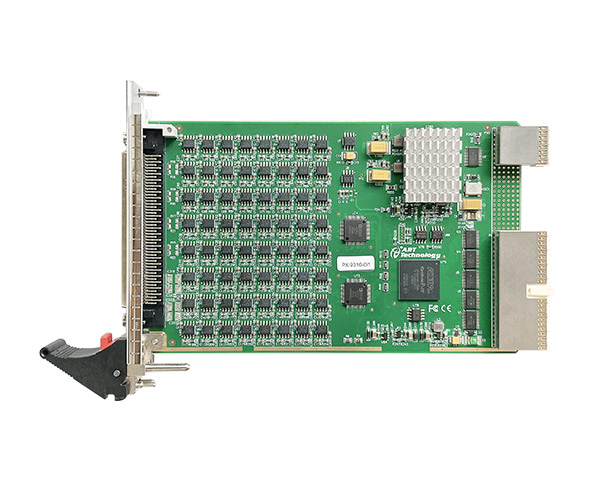

PXI9316系列是基于PXI總線的高密度模擬量輸出卡。該板卡提供64路單端/32路差分模擬量輸出通道，16bit的DAC分辨率可實現高精度的模擬量信號輸出，支持±10V、±15V、±30V、±40V 四種電壓范圍可選型。與Labview無縫連接，提供圖形化API函數。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢

型號

PXI9316、PXI9316-D1、PXI9316-D3、PXI9316-D4

通道數量

64路單端/32路差分

DAC分辨率

16bit

通道輸出模式

同步輸出

生成模式

單點（按需）采樣、有限點采樣、連續采樣

輸出范圍

PXI9316

PXI9316-D1

PXI9316-D3

PXI9316-D4

±10V

±15V

±30V

±40V

系統精度

0.05% FSR

0.1% FSR

0.1% FSR

0.1% FSR

采樣速率

32通道為一組，單通道最大80KSps

每組內使能通道數

≤ 2   最高80KSps

≤ 4   最高40KSps

≤ 8   最高20KSps

≤ 16  最高10KSps

≤ 32  最高5KSps

驅動能力

單路 10mA

輸出建立時間

20us (10V step)

存儲器深度

16K字（點）FIFO存儲器

校準方式

手動校準（配合軟件校準界面）

觸發源

軟件強制觸發、數字觸發（PXI_TRIG <0..7>）

時鐘源

內時鐘、外時鐘（PXI_TRIG <0..7>）



1.   產品光盤：1張

2.   保修卡：1張

3.   合格證：1張
