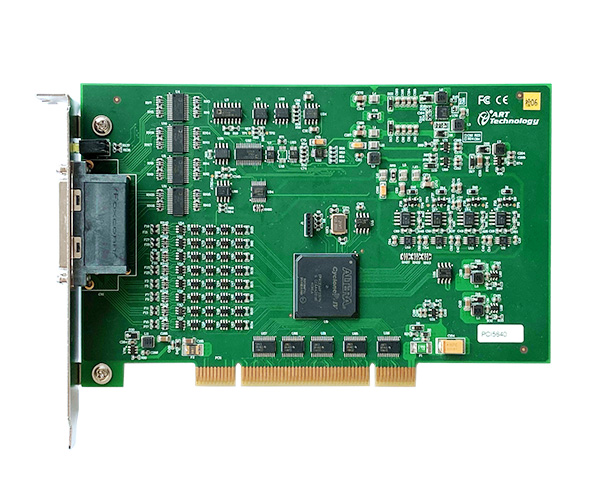

多功能采集卡；2MS/s， 16位，64/32路異步模擬量輸入；2MS/s，16位，4/2/0路同步電壓模擬量輸出；8路DIO ；24/8路PFI；2/1路32位多功能計數器
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢



參數

AI

AO

CTR

DIO

型號

分辨率

采樣速率

通道數

分辨率

采樣速率

通道數

通道數

通道數

PCI5640

16bit

2Msps

64路單端/32路差分

16bit

2Msps

4路

2路

32路

PCI5641

16bit

2Msps

32路單端/16路差分

16bit

2Msps

2路

1路

16路

PCI5642

16bit

2Msps

64路單端/32路差分

-

-

0路

2路

32路

PCI5643

16bit

2Msps

32路單端/16路差分

-

-

0路

1路

16路



AI模擬量輸入

ADC分辨率

16bit

采樣范圍

±10V、±5V、±2V、±1V

采樣速率

單通道最大2MSps，多通道最大500Sps

通道掃描模式

異步循環掃描

采集模式

按需單點采樣、有限點采樣、連續采樣

存儲器深度

16K字（點）FIFO存儲器

觸發源

軟件強制觸發、模擬觸發、數字觸發

AO模擬量輸出

DAC分辨率

16bit

最大采集速率

2Msps

生成信號范圍

±10V

驅動能力

5mA

存儲器深度

16K字（點）FIFO存儲器

通道輸出模式

同步輸出

生成模式

單點（按需）采樣、有限點采樣、連續采樣

觸發源

軟件強制觸發、DTR數字觸發

DIO

Port0通道

8路支持帶緩存DIO（P0.<0...7>）

PFI通道

24路或8路

電氣標準

TTL兼容

配置方式

程控I/O方向與狀態

采樣方式

按需單點采樣、有限點采樣、連續采樣

CTR計數器

計數器功能

CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、

脈寬測量、雙邊沿間隔測量、線性、角度位置測量

CO：脈沖輸出位置測量



1.   產品光盤：1張

2.   保修卡：1張

3.   合格證：1張

  • PCI9774

    PCI9774

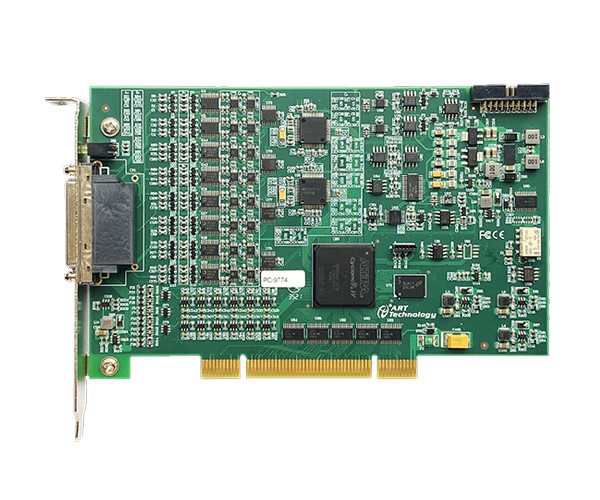

    PCI總線多功能同步數據采集卡；提供32路差分模式同步采樣模擬輸入通道，16bit，500KS/s采樣速率；2路模擬量同步輸出通道，16bit，2MS/s采樣速率；8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。

  • PCI5659

    PCI5659

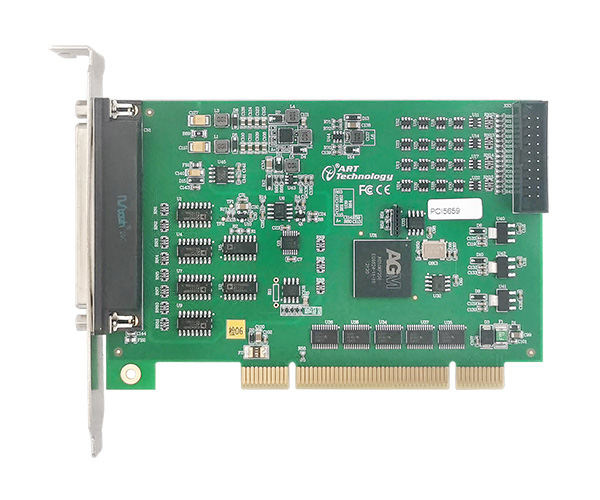

    PCI總線異步采集卡，12bit，32路模擬量輸入通道，最大采樣速率為100Ksps；16路PFI通道作為靜態數字量輸入/輸出。與Labview無縫連接，提供圖形化API函數。

  • PCI5658

    PCI5658

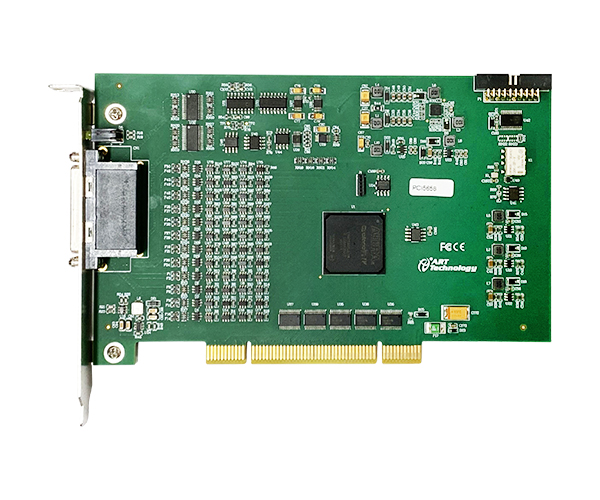

    多功能采集卡；32路單端或16路差分AI模擬量輸入通道，16位ADC分辨率，單通道500kS/s采樣速率；支持32路帶緩沖數字I/O，16路可編程PFI通道，以及2路多功能計數器。
