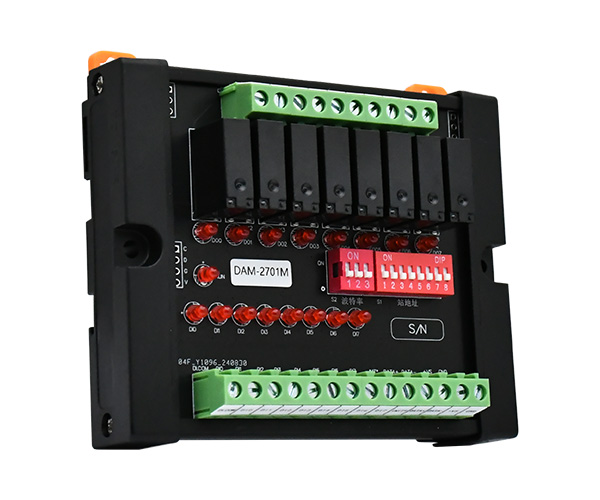

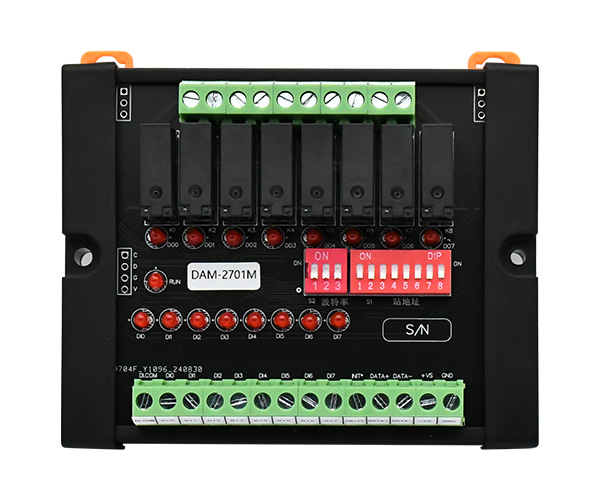

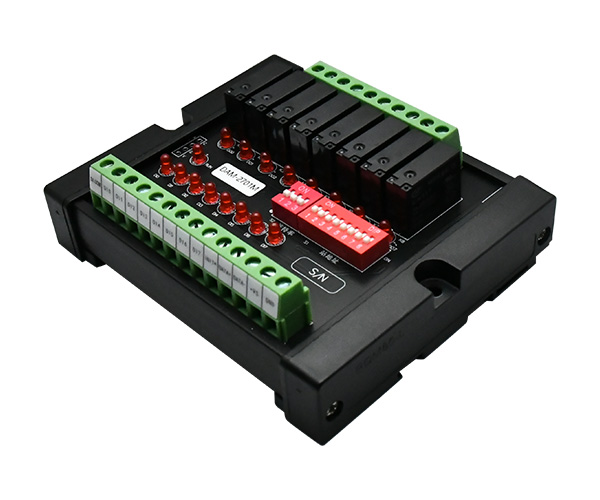

DAM-2701M是8路濕接點數字量輸入，8路繼電器輸出模塊，具有8路A型功率繼電器，帶RS485通訊接口，帶有標準ModbusRTU協議。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢



數字量輸入

輸入通道

8路數字量輸入

輸入類型

濕接點

接線方式

共陰極/共陽極

邏輯電平

邏輯0：0~3VDC

邏輯1：10~26VDC

濕接點（共陽極）：

邏輯電平0：DI.COM輸入電壓：0~+3V（最大）

                    DIx接輸入電壓負端

邏輯電平1：DI.COM輸入電壓：+10V～+26V

                    DIx接輸入電壓負端

濕接點（共陰極）：

邏輯電平0：DIx輸入電壓：+10V～+26V

                    DI.COM接輸入電壓負端

邏輯電平1：DIx輸入電壓：0~+3V（最大）

                    DI.COM接輸入電壓負端

注意：懸空與輸入低電平狀態相同

數字量輸出

輸出通道

8路A型功率繼電器

觸點負載（阻性）注1

7 A  250 V AC/30V DC

觸點最大切換電壓(電阻負載)注2

30V DC或者277V AC

最大允許電流(電阻負載)

COM端 7A (AC, DC)

繼電器斷開/接通時間

≤10ms（額定電壓）

機械壽命

5x10°次

其他

通訊接口

RS485

波特率

1200~115200bps

數據通訊速率注3

最大175次/秒（單模塊，115200bps下）

最大48次/秒（單模塊，9600bps下）

最大6次/秒（單模塊，1200bps下）

看門狗

通訊門狗

供電電壓

+10V～30VDC

電源保護

電源反向保護

功耗

額定值2.5W @ 24VDC

操作溫度

-10℃～＋70℃

存儲溫度

-40℃～＋80℃



1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
