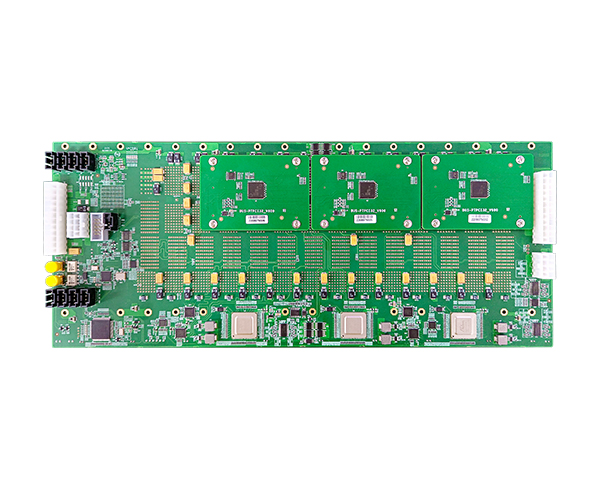

PXIe-BP3314L1

阿爾泰科技PXIe-BP3314L1是一款14槽PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、13個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。

在線咨詢

背板	1個系統插槽、13個PXIe混合外設插槽
	時鐘：BNC 10MHz時鐘輸入輸出接口，10MHz同步時鐘選擇，支持PXIe_CLK100MHz時鐘，無時鐘觸發槽
	數據吞吐量：系統槽支持4LINK，最大吞吐量為8GB 設備槽支持PCIe2.0 x4，最大吞吐量為2GB
	支持66MHz PCI 總線時鐘
	V(I/O)：+3.3V/+5V（出廠默認為5V）
	輸出接口：PS_ON# PRST#
	風扇接口：4個調速風扇接口（支持12V風扇）,4個控速風扇接口
電源	2個24Pin標準ATX電源接口、2個8Pin 12V ATX電源接口（J4為主電源接口，J6為從單元接口，當只有一個電源接入時，J4為必用電源接口）
物理特性	背板最大功率下的電壓壓降：<20mV
	外觀尺寸：369.84×151.25×3.2（寬度×高度×厚度）
	阻抗：65ohm ±10%用于跟蹤
操作環境	溫度范圍：0～70℃
操作環境	相對濕度：5～95%
存儲溫度	溫度范圍：-40～85℃
存儲溫度	相對濕度：5～95%，無凝露

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

PXIe-BP3306GN3H

阿爾泰科技PXIe-BP3306GN3H是一款6槽GEN3.0 PXI Express背板，符合PXI Express和CPCI Express規范。提供了1個system插槽、5個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。

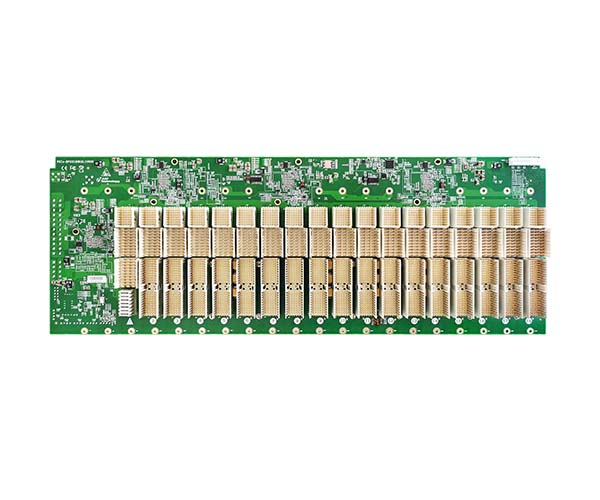

PXIe-BP3318GN3L1

阿爾泰科技PXIe-BP3318GN3L1是一款18槽PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、17個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。

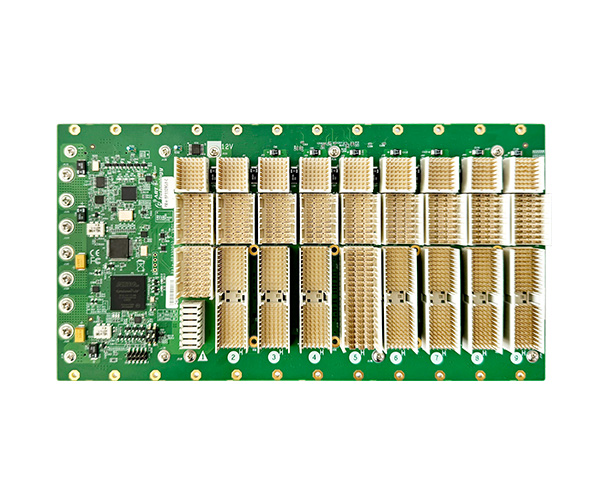

PXIe-BP3309G3

阿爾泰科技PXIe-BP3309G3是一款9槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、1個PXIe_Timing槽、7個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
PXIe-BP3318GN3L2

阿爾泰科技PXIe-BP3318GN3L2是一款18槽PXI Express背板，符合PXI Express和CPCI Express規范。提供了一個system插槽、5個PXI Express混合外設插槽、12個PXI外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
PXIe-BP3309G3E1

阿爾泰科技PXIe-BP3309G3E1是一款9槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、8個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
PXIe-BP3309GN3L1

PXIe-BP3309GN3L1背板符合PXI Express和cPCI Express規范，提供了1個system插槽、9個混合設備插槽。PXIe-BP3309GN3L1系統帶寬最大可支持16GB/s，以滿足用戶更高帶寬的多樣測控應用需求。
