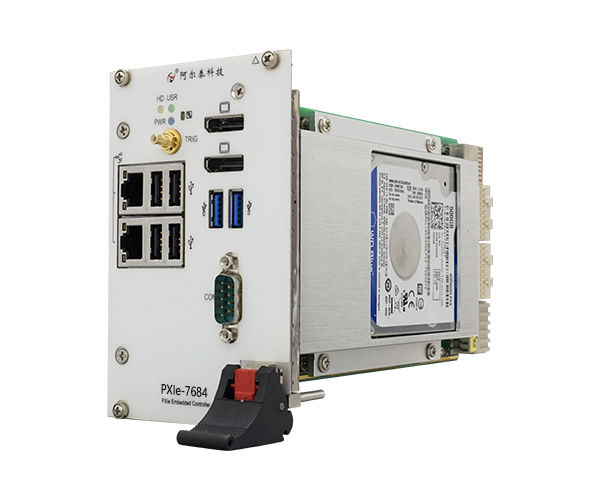

PXIe7684

PXIe-7684是阿爾泰科技在PXIe7682基礎上專為數據采集行業研發的高速數據帶寬控制器，可配合我公司高速數字化儀實現數據采集、存盤等數據處理業務。

在線咨詢

PXIe-7684是阿爾泰科技專為PXI-express的混合測試系統設計的3U PXIe控制器，采用Intel® Core™i7 第四代高性能處理器，內存可支持高達16G DDR3L。PXIe-7684可支持兩路x8的PXI Express鏈路，從而可以提供高達8GB/S的系統帶寬。PXIe-7684 還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可靠地工作，可廣泛應用于工業自動化控制，軍用計算機領域。

系統

	CPU	Intel® Core™i7-4700EQ 2.4 GHz 2.4 GHz四核高性能處理器
	芯片組	Intel® QM87 Express 芯片組
	內存	支持高達16GB SO-DIMM 內存，支持雙通道DDR3L SDRAM 1333/1600MHZ 內存
顯示接口	DP接口	3840×2160@60HZ DisplayPort 適配器可轉其他標準接口，支持的分辨率與所選擇的適配器有關
存儲設備	SATA接口	500 GB（默認）HDD或更大或 240 GB SSD或更大（可選），支持AHCI模式
I/O接口	USB2.0	4個USB2.0
	USB3.0	2個USB3.0
	以太網	2個千兆以太網口，兩個RJ-45接口，在前面板上帶速度/鏈接/狀態LED指示燈
	觸發I/O	前面板提供SMB連接器，用于PXI觸發總線發送/接收外部觸發信號
產品特點	系統帶寬	系統帶寬支持高達 8 GB/s
產品特點	鏈路能力	PXI Express Gen2鏈路能力： 2Link x8
應用環境與機械尺寸	工作溫度	0~50℃（使用機械硬盤時） -20~55℃（使用固態硬盤時）
	存儲溫度	-45-85℃
	相對濕度	5%-95%，非冷凝
	尺寸	3U/4槽PXI/CompactPCI標準
	所需插槽	1個系統槽+3個控制器擴展槽
	重量	約1Kg
系統功耗	50W
操作系統	Win7/Win8/Win10/ Linux

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

PXIe-76F2

PXIe76F2采用Intel Corei7/i5/i3 第六代高性能處理器，內存可支持高達32G DDR4。該系統PXI Express的link配置為通用的4Port 4lan的模式，數據吞吐量高達8GB/S。PXIe76F2 控制器還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。
PXIe-76F4

PXIe-76F4采用Intel? Core?i7 第六代高性能處理器，內存最大可支持32G DDR4。PXIe-76F4可支持兩路x8的PXI Express鏈路，從而可以提供最大8GB/S的系統帶寬。PXIe-76F4還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，兩個千兆以太網口，兩個USB3.0接口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可靠地工作，可廣泛應用于工業自動化控制，軍用計算機領域。
PXIe-76B2

PXIe76B2 PXI Express嵌入式控制器是一款標準工業級3U PXIe控制器，采用Intel?Celeron 6305E/ Intel?Elkhart Lake Celeron J6412 系列低功耗高性能處理器，專為基于PXI Express的混合測試系統而設計。PXIe76B2最大支持8 GB的3200MHz DDR4內存。支持32bit，33MHz PCIe 總線。具有豐富的I/O接口。產品設計經過嚴格測試，能長時間穩定可靠的工作，可廣泛應用于工業場所。

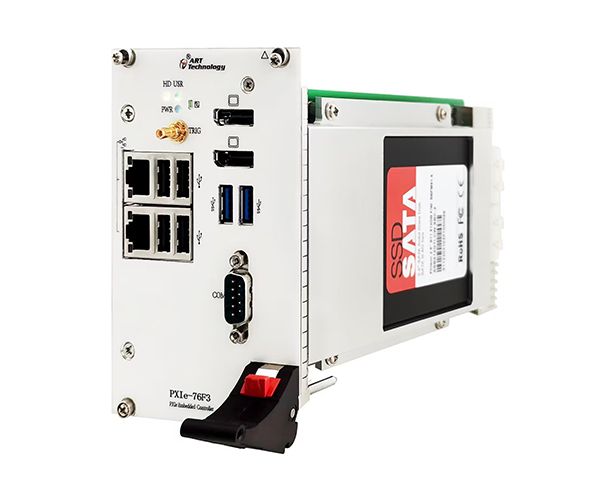

PXIe-76F3

PXIe-76F3采用Intel? Core?i7第六代高性能處理器，內存最大可支持64G DDR4。該系統PXI Express的link配置為4路X4或2路X16和X8，支持PCIe Gen3.0，最大的數據吞吐量為16GB/S。同時提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個千兆以太網口，兩個USB3.0接口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。
PXIe-76K2

PXIe-76K2采用Intel? Core? 11代高性能處理器，內存最大可支持96G DDR4。該系統PXI Express的link配置為通用的4Port 4lan的模式，數據吞吐量高達8GB/S。PXIe76F2 控制器還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。

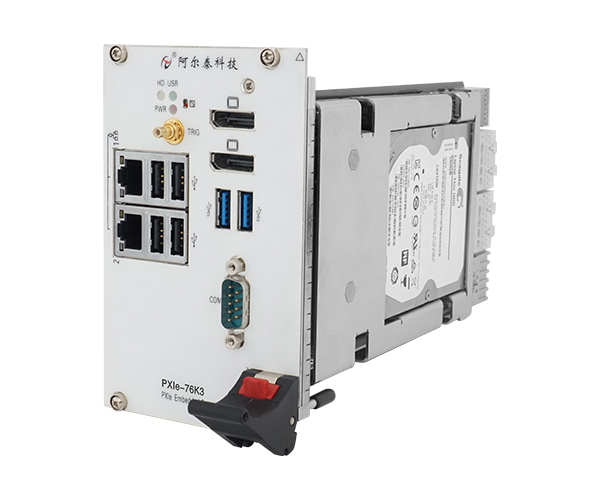

PXIe-76K3

PXIe-76K3采用Intel? Core? 11代//Xeon?高性能處理器，內存最大可支持96G DDR4。該系統PXI Express的link配置為4路X4或2路X16和X8，支持PCIe Gen3.0，最大的數據吞吐量為16GB/S。同時提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個千兆以太網口，兩個USB3.0接口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。
