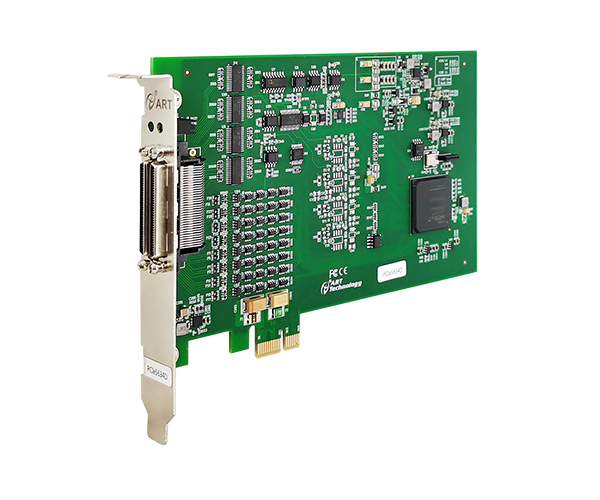

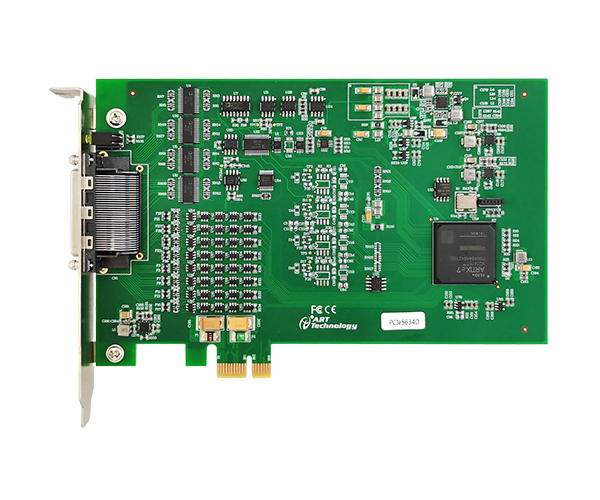

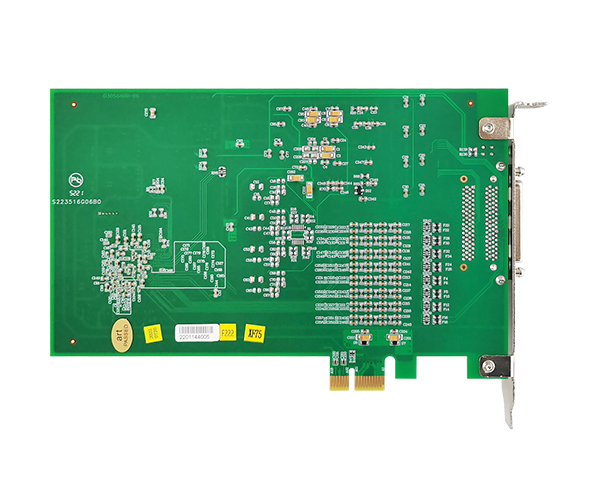

5633D

多功能數據采集卡；該系列板卡最高提供64RSE/ NRSE通道或32通道DIFF模擬量輸入；可實現最高4通道模擬量同步輸出；最高提供32路可編程DIO及2路多功能計數器。

在線咨詢

參數	AI			AO			CTR	DIO
型號	分辨率	采樣速率	通道數	分辨率	采樣速率	通道數	通道數	通道數
PCIe5630D	16bit	500Ksps	64路單端/32路差分	16bit	1Msps	4路	2路	32路
PCIe5631D	16bit	500Ksps	32路單端/16路差分	16bit	1Msps	2路	1路	16路
PCIe5632D	16bit	250Ksps	64路單端/32路差分	16bit	1Msps	4路	2路	32路
PCIe5633D	16bit	250Ksps	32路單端/16路差分	16bit	1Msps	2路	1路	16路

AI模擬量輸入	ADC分辨率	16位（Bit）
	采樣范圍	±10V、±5V、±2V、±1V
	采樣速率	單通道：最大采樣頻率為500 KSps 多通道：各通道最大采樣頻率=500 KSps / 設置的采樣通道總數
	采樣模式	按需單點采樣、有限點采樣、連續采樣
	存儲器深度	16K字（點）FIFO存儲器
	通道掃描模式	異步循環掃描
	觸發源	軟件強制觸發、模擬觸發、數字觸發
AO模擬量輸出	分辨率	16位（Bit）
	最大轉換速率	單通道最高1Msps，多通道最高500k
	輸出范圍	±10V
	驅動能力	5mA
	通道輸出模式	同步輸出
	生成模式	單點（按需）生成、有限點生成、連續生成
CTR計數器	計數器位數	32位
	電氣標準	TTL電平
	計數器功能	CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
	計數器功能	CO：脈沖輸出
DI/O	通道數	8路支持帶緩存DIO（P0.<0..7>）
	PFI通道	24路(PCIe5630D/5632D)；8路(PCIe5631D/5633D)
	配置方式	程控I/O方向與狀態
	采樣方式	按需單點采樣、有限點采樣、連續采樣
軟件自動校準
支持多卡同步

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
