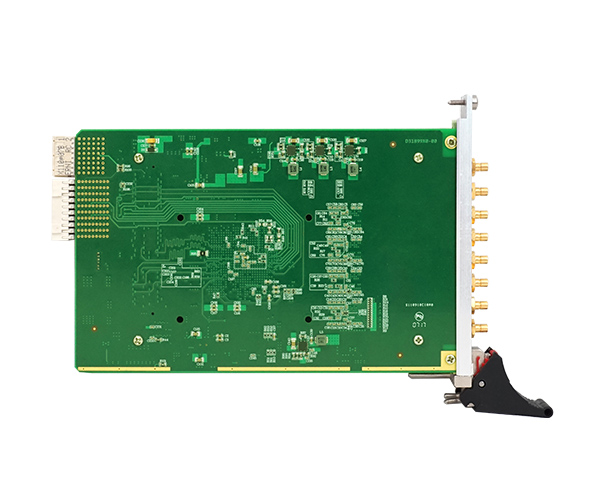

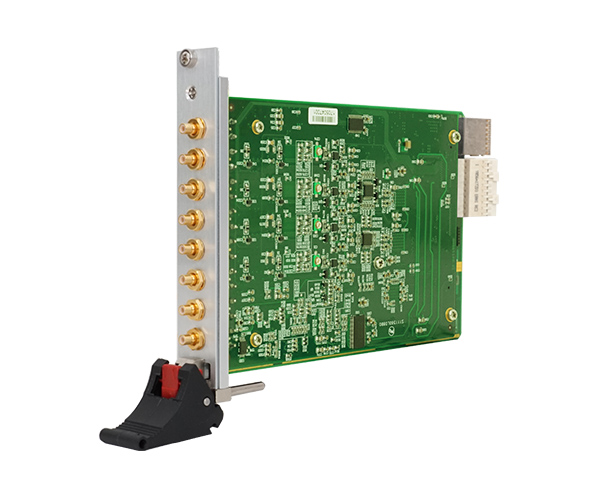

PXIe8504/8514

與LabVIEW無縫連接，提供圖形化API函數。是一種基于PXIe總線的數字化儀。該板卡提供4路單端模擬量輸入，14位ADC采樣精度，轉換速率最高為40MS/s（PXIe8504）/80MS/s（PXIe8514）。

在線咨詢

AD模擬量輸入	ADC分辨率	14位（Bit）
	輸入通道	4路單端
	輸入量程	±5V、±1V
	采樣率	最高40MS/s（PXIe8504）/80MS/s（PXIe8514）
	采樣方式	同步采樣
	存儲器深度	板載2GB 內存
	校準方式	軟件自動校準
	耦合方式	直流耦合、交流耦合
	觸發源	軟件觸發、ATR觸發、DTR觸發、Trigger 信號觸發（用于多卡同步）
	ATR輸入源	從AI0~AI3的任一通道輸入
	觸發源輸入范圍	ATR輸入范圍	同AD量程
		DTR輸入范圍	標準TTL電平
	輸入阻抗	1MΩ（50Ω可定制）
	帶寬	20MHz（PXIe8504）/40MHz（PXIe8514）
	時鐘源	板載時鐘、外部10M、PXICLK_10M、PXIECLK_100M、外時鐘
	外時鐘輸入范圍	PXIe8504：10MHz~40MHz，幅值為2Vpp~5Vpp PXIe8514：10MHz~80MHz，幅值為2Vpp~5Vpp
數據存儲	可搭配PXIe-SSDM2X存儲模塊實現高達640MB/s實時數據流盤

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
