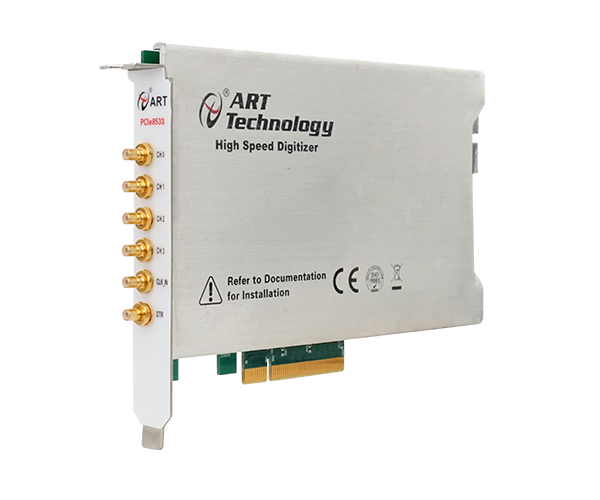

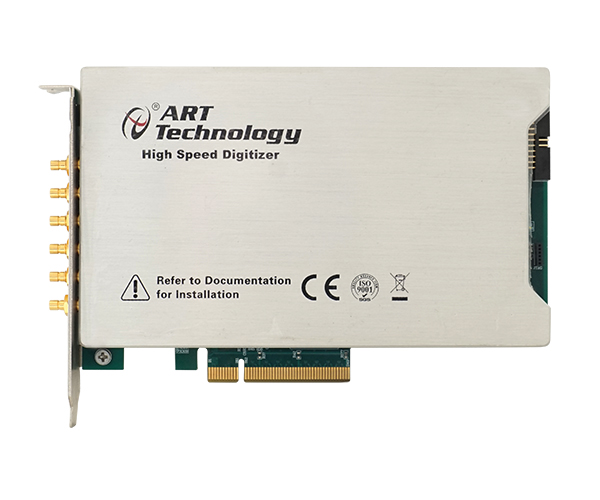

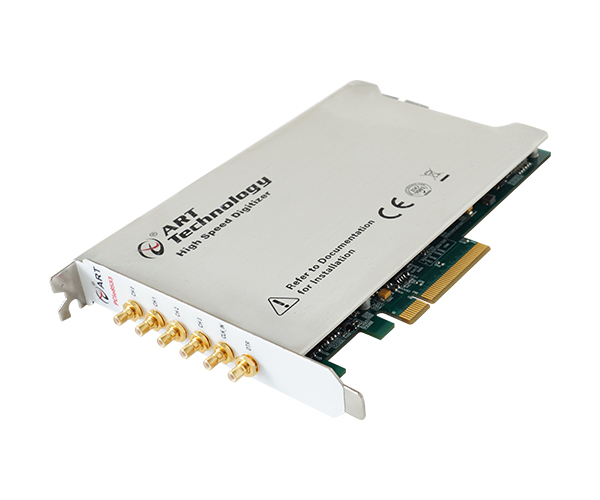

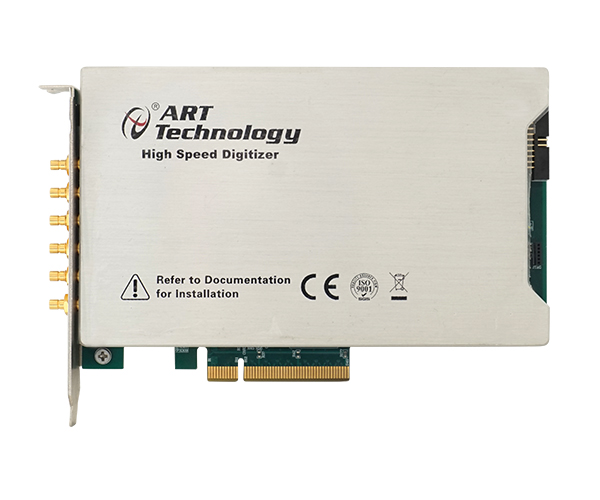

是一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達80MS/s
在線咨詢



AD模擬量輸入

ADC分辨率

12位（Bit）

輸入通道

4路單端

輸入量程

±5V、±1V

采樣率

高達80MHz

采樣方式

同步采樣
存儲器深度 板載256MB DDR3 SDRAM

校準方式

軟件自動校準

耦合方式

直流耦合、交流耦合

觸發源

軟件觸發、ATR觸發、DTR觸發、Trigger

信號觸發（用于多卡同步）

ATR輸入源

從AI0~AI3的任一通道輸入

觸發源輸入范圍

ATR輸入范圍

同AD量程

DTR輸入范圍

標準TTL點平

輸入阻抗

1MΩ（50Ω可定制）

帶寬

40MHz

時鐘源

內時鐘、主卡10M、外時鐘、外部參考時鐘

外時鐘輸入范圍

10MHz~80MHz，幅值為500mVpp~5Vpp
數據存儲 可搭配PCIe-SSDM2X存儲模塊實現高達640MB/s實時數據流盤



1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

  • PCIe8543B

    PCIe8543B

    是一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達40MS/s

  • PCIe8544B

    PCIe8544B

    是一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，14位ADC采樣精度，轉換速率高達40MS/s

  • PCIe8531B/8532B

    PCIe8531B/8532B

    20MS/s，14/12位，4路同步模擬量輸入

  • PCIe8502/8512

    PCIe8502/8512

    40/80MS/s 12位4路模擬量輸入，20/40MHz模擬帶寬，與Labview無縫連接，提供圖形化API函數

  • PCIe8504/8514

    PCIe8504/8514

    40/80MS/s 14位4路模擬量輸入，20/40MHz模擬帶寬，與Labview無縫連接，提供圖形化API函數

  • 數字化儀：PCIe8506/8516

    數字化儀：PCIe8506/8516

    PCIe8506/8516是4通道16位40MS/s、80MS/s采樣數字化儀，專為輸入信號高達20M/40M的高頻和高動態范圍的信號而設計；與Labview無縫連接，提供圖形化API函數。
